三菱機械室レス・エレベーター AXIEZ-LINKs
1階オフィスコンコース。今では採掘できない貴重な赤御影石（マガティーレッド）を残し、床や天井、壁の一部を黒を基調とした素材へ変更。
オフィスコンコースを広くするため、エスカレーターの角度を35度とした（エスカレーター：No. T3, T4）
施設概要
1974年に淀橋浄水場跡地再開発で建設された新宿住友ビルのリニューアル。1996年から大屋根を架けた広場の構想が開始し、2014年建築基準法改正によるエレベータシャフトの容積率不算入、2016年の特定街区変更などにより、2020年に約6,700m2の屋内広場を実現。1階オフィスコンコースは既存の赤御影石を残し、床・天井・壁の一部の内装は黒を基調とした色味の素材が採用された。上層階は順次リニューアルが進んでいる。
ギャラリー
-

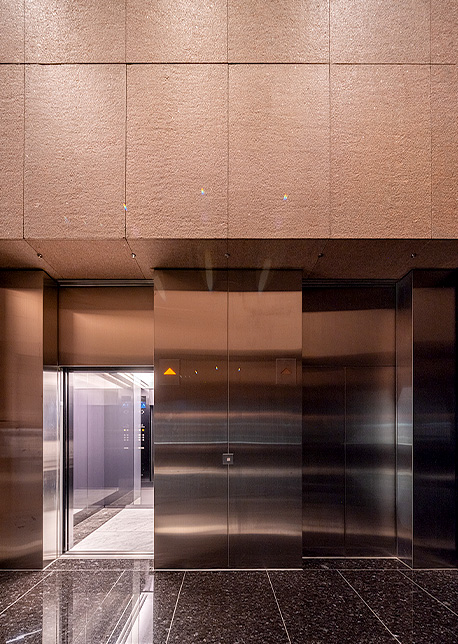

1階オフィスコンコースのエレベーター乗場。壁と扉はステンレスヘアライン仕上げ（エレベーター：No. 25, 26） -
かご室からリニューアルした40階のエレベーター乗場を見る。かご室の天井高を上げて照明を設置した（エレベーター：No. 24） -

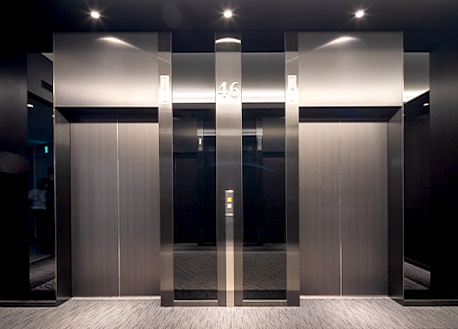

リニューアルした46階のエレベーター乗場（エレベーター：No. 21, 22） -

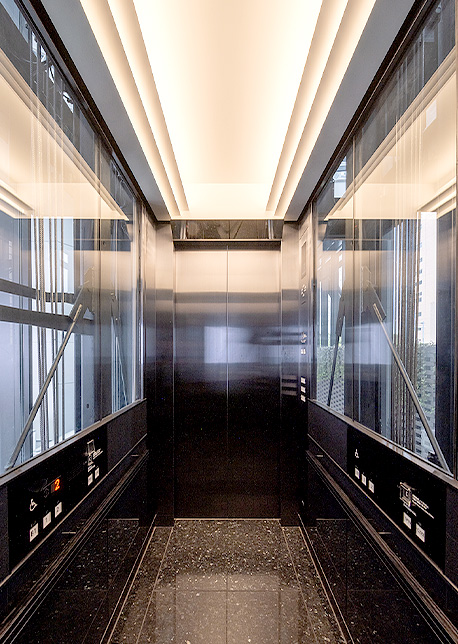

スクエアに設けたエレベーターのかご室（エレベーター：No. T2） -

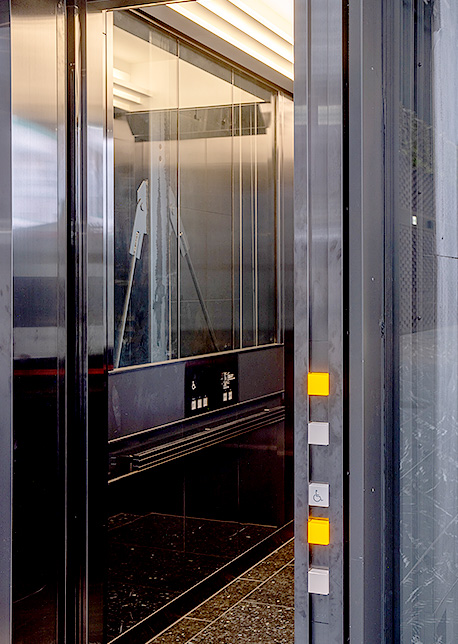

エレベーターの乗場操作盤（エレベーター：No. T2） -

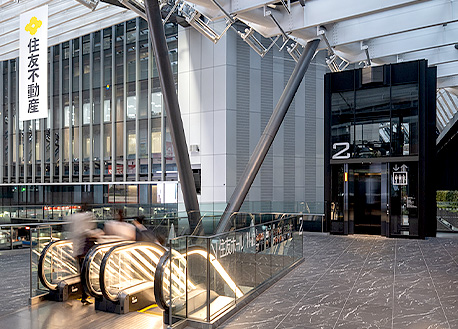

新宿北通りに面したスクエアへのエントランス（2階）から1階へ降りるエスカレーターとエレベーター（エスカレーター：No. A3, A4、エレベーター：No. T2） -

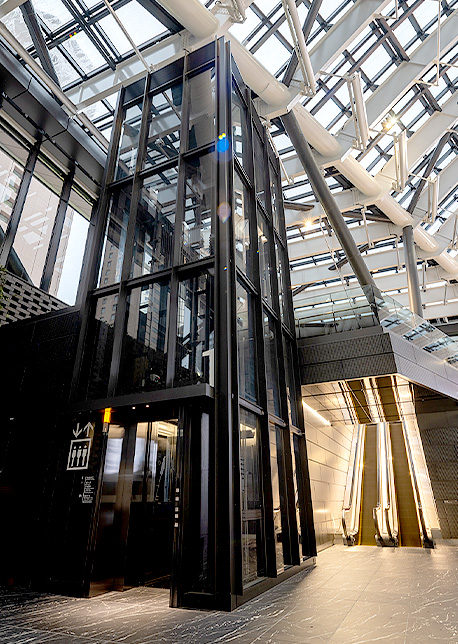

スクエア1階から2階の新宿北通りに面したエントランスへ至るエレベーターとエスカレーター。鉄骨造ガラス張りのエレベーターは、ロープや制御ケーブルも黒調に塗装している（エレベーター：No. A3, A4、エスカレーター：No. T2） -

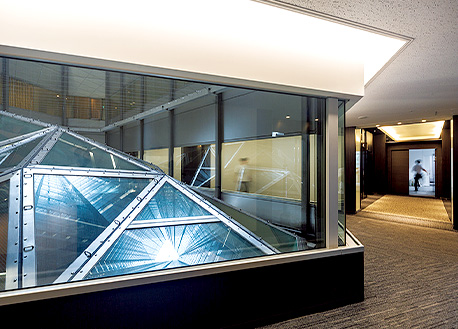

4階オフィスコンコース天井のガラス屋根と奥にエレベーター乗場を見る -

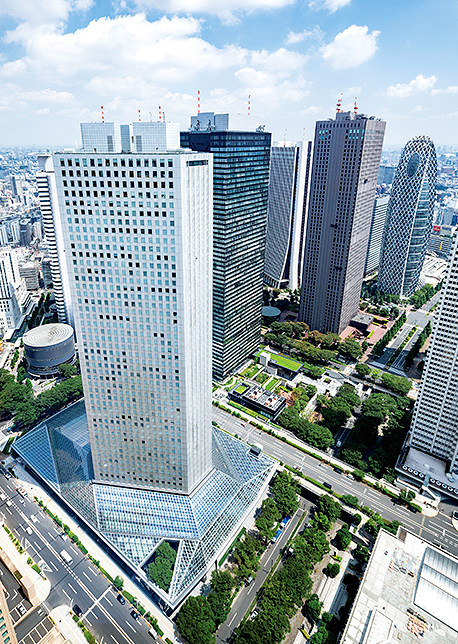

新宿住友ビルと新宿駅西口のビル群
主な仕様
エレベーター
竣工（改修）2023年/総台数 38台
| 棟 | タワー | タワー | タワー | タワー | タワー | タワー | タワー |
|---|---|---|---|---|---|---|---|
| 号機 | 1～4 | 5～8 | 9～12 | 13～16 | 17～20 | 21～24 | 25～28 |
| 用途 | 乗用 | 乗用 | 乗用 | 乗用 | 乗用 | 乗用 | 乗用 |
| 積載質量（kg） | 1,500 | 1,400/1,500 | 1,400/1,500 | 1,500 | 1,450 | 1,500 | 1,450 |
| 定員（人） | 23 | 21/23 | 21/23 | 23 | 22 | 23 | 22 |
| 速度（m/min） | 180 | 210 | 240 | 300 | 420 | 540 | 540 |
| 台数 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| 停止階数 | 9 | 10 | 10 | 9 | 9 | 9 | 7 |
| サービス階 | 1,3-10 | 1,10-18 | 1,18-26 | 1,26-33 | 1,33-40 | 1,40-47 | 1,47-52 |
| 備考 | リニューアル | リニューアル | リニューアル | リニューアル | リニューアル | リニューアル | リニューアル |
| 棟 | タワー | タワー | スクエア | スクエア | スクエア | スクエア |
|---|---|---|---|---|---|---|
| 号機 | 29～31 | 34～36 | E1 | E3 | T1 | T2 |
| 用途 | 人荷用兼非常用 | 人荷用 | 乗用 | 乗用 | 乗用 | 乗用 |
| 積載質量（kg） | 1,600/2,250 | 600 | 1,350 | 1,600 | 1,000 | 1,250 |
| 定員（人） | 21/23 | 9 | 20 | 24 | 15 | 19 |
| 速度（m/min） | 180 | 60 | 60 | 60 | 60 | 60 |
| 台数 | 3 | 3 | 1 | 1 | 1 | 1 |
| 停止階数 | 56 | 4/5 | 4 | 2 | 2 | 3 |
| サービス階 | B4-B1,1-52 | B4-B1,1 | 正面：B2-1 背面：2 | B2-B1 | B2,1 | 正面：B1 背面：1,2 |
| 備考 | リニューアル | リニューアル | 新規 | 新規 | 新規 | 新規 |
エスカレーター
竣工（改修）2023年/総台数 13台
| 棟 | タワー | スクエア | 屋外 | 屋外 | スクエア |
|---|---|---|---|---|---|
| 号機 | T1～T4 | A1～A4 | S1～S2 | S3 | E1～E2 |
| 形式 | S600 | S600 | S600 | S1000 | 1000 |
| 速度（m/min） | 30 | 30 | 30 | 30 | 30 |
| サービス階 | B1-1, 1-2 | 1-2 | B1-1 | B2-B1 | B2-B1 |
| 揚程（mm） | 4,500 | 4,815 | 4,105 | 2,444 | 5,400 |
| 角度 | 35 | 30 | 30 | 30 | 35 |
| 台数 | 4 | 4 | 2 | 1 | 2 |
| 備考 | リニューアル | 新規 | 新規 | リニューアル | 新規 |
施設概要
【所在地】東京都新宿区
【設計管理】株式会社日建設計（リニューアル設計:株式会社日建設計･大成建設株式会社）
【施工】鹿島建設株式会社･三井住友建設株式会社･株式会社竹中工務店JV（リニューアル施工:大成建設株式会社）
