機械室レス・エレベーター AXIEZ （大容量）
3階オフィスロビーからエレベーター乗場を見る（エレベーター：No.5～8）
導入された製品・ソリューション
施設概要
2024年5月に竣工した地上28階・地下3階建て、最高高さ約150mのオフィス複合ビル。地下鉄4路線に直結した都内有数の利便性で、低層階には商業施設、地上部には緑豊かなオープンスペースを設け、賑わいのある街並みを創出している。
ギャラリー
-

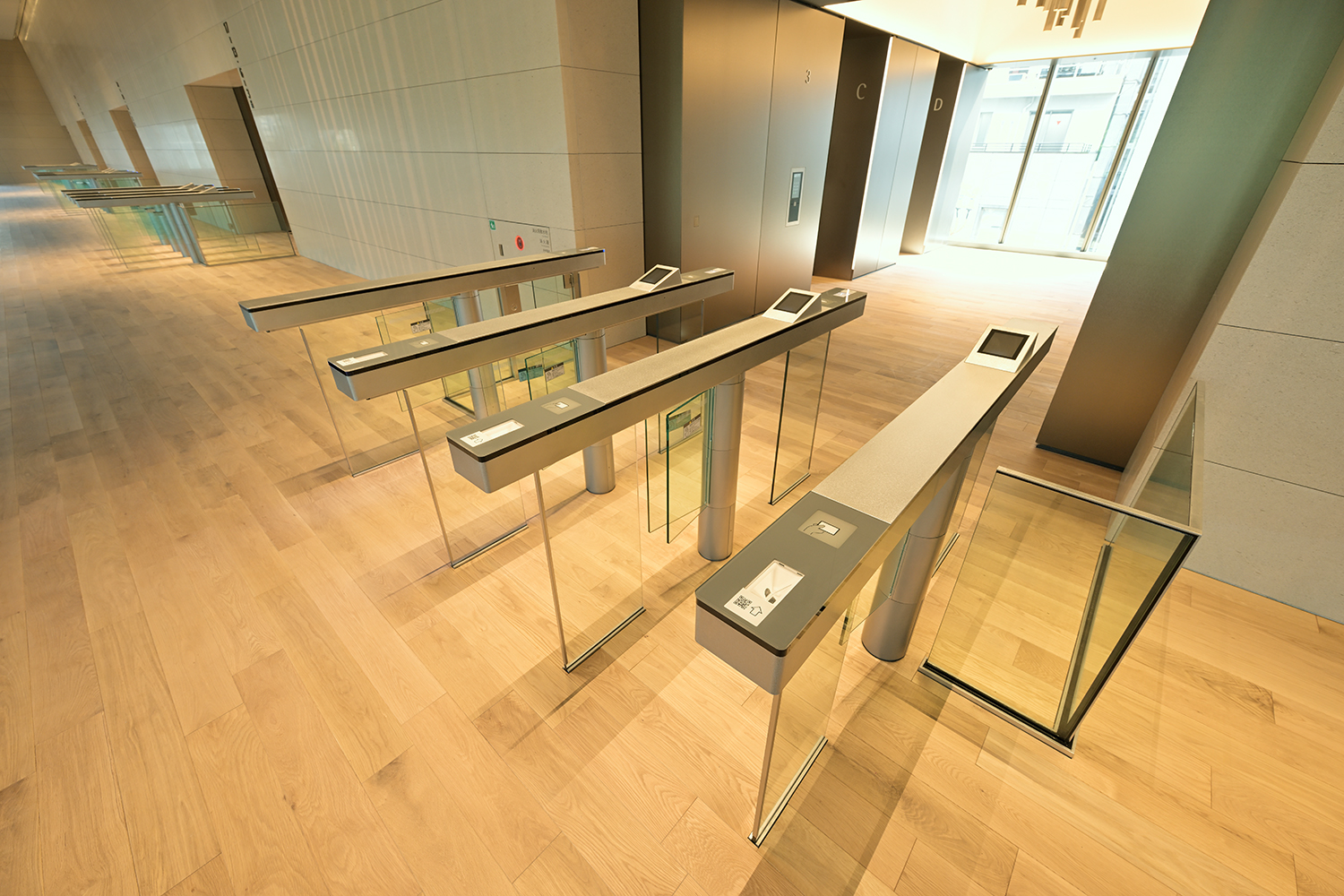

3階オフィスロビー。セキュリティと連動したエレベーター行先予報システムが採用されている（エレベーター：No.1～4） -

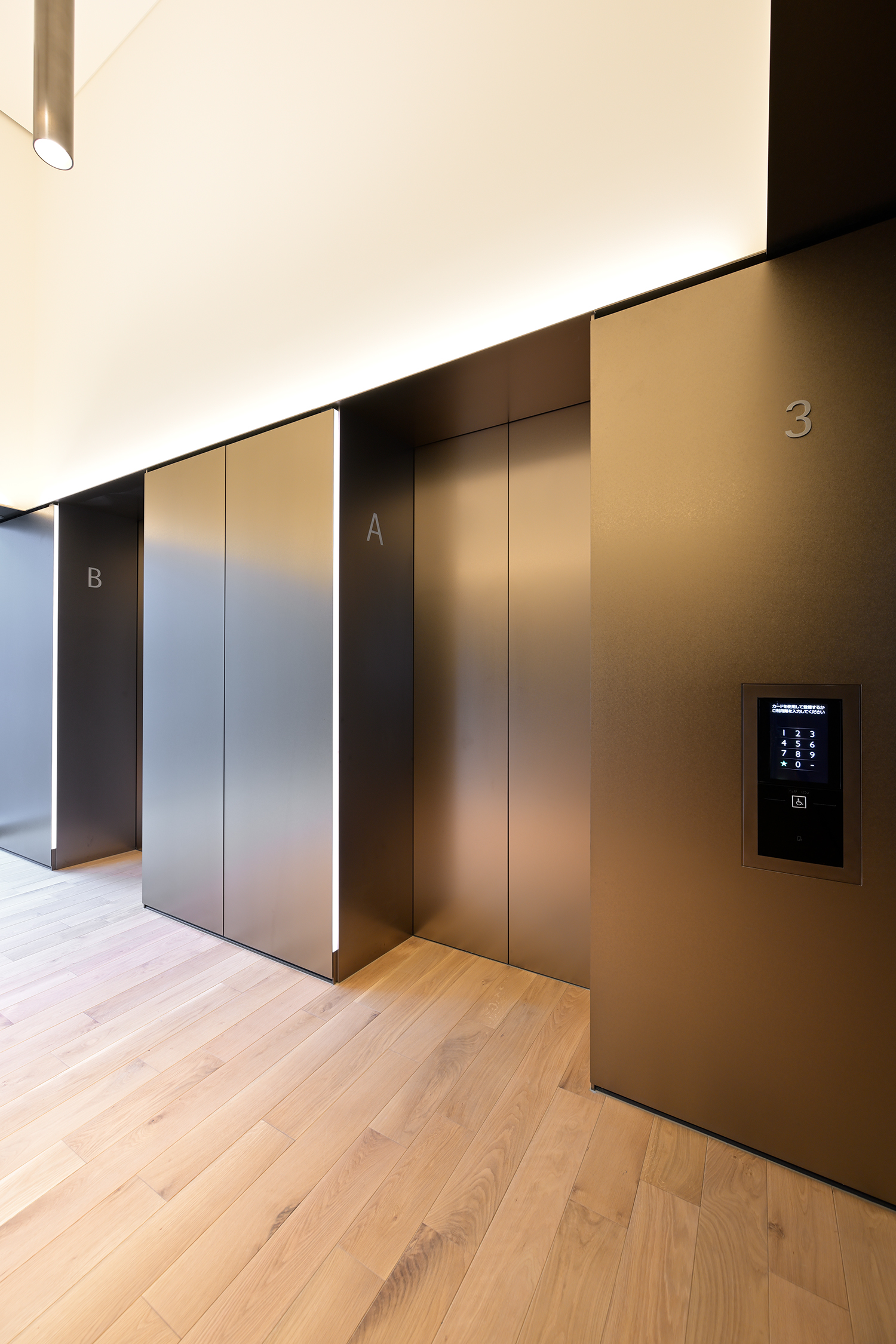

3階エレベーター乗場。ホールランタンを組み込んだ三方枠（エレベーター：No. 5,6） -

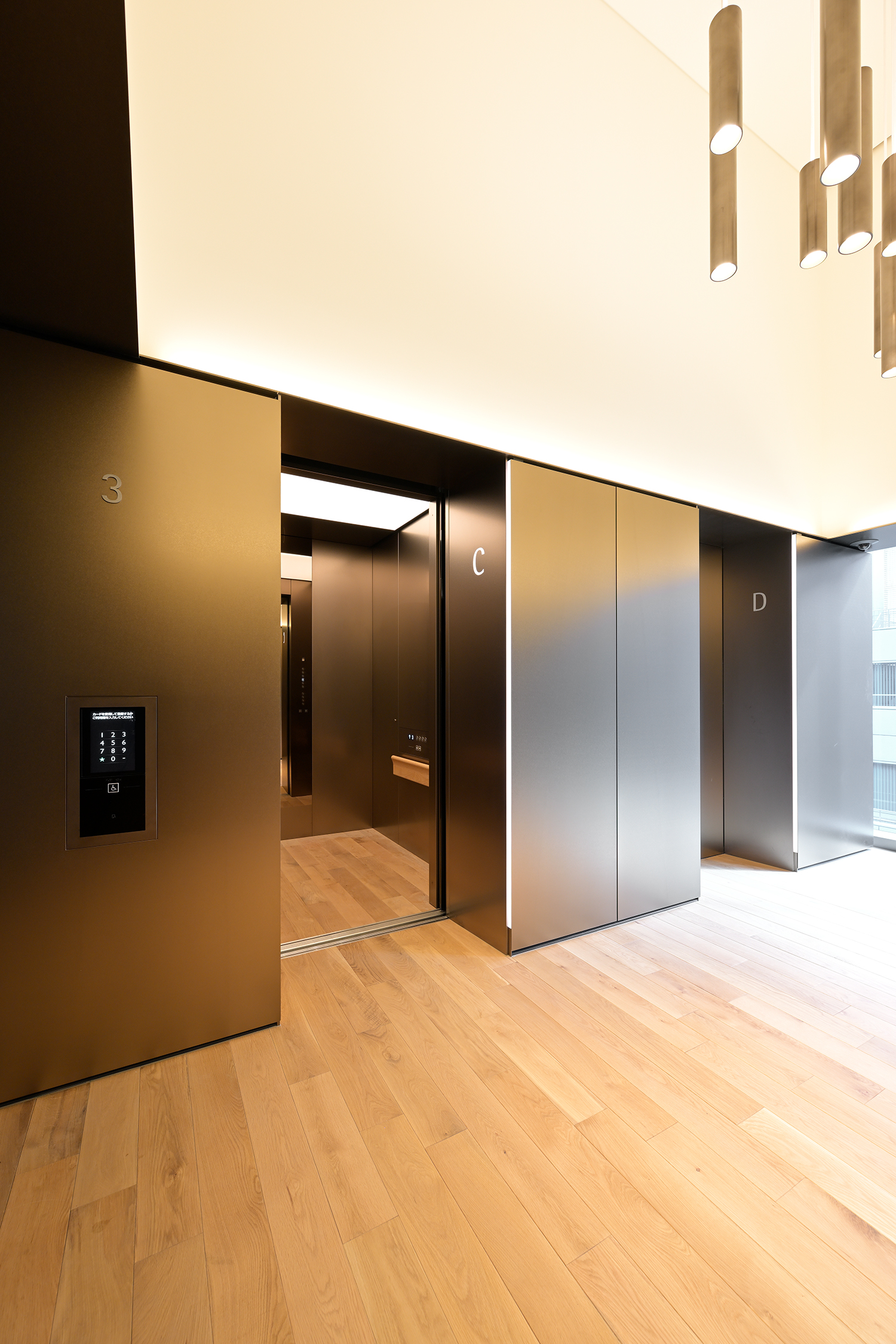

3階エレベーター乗場（エレベーター：No. 7,8） -

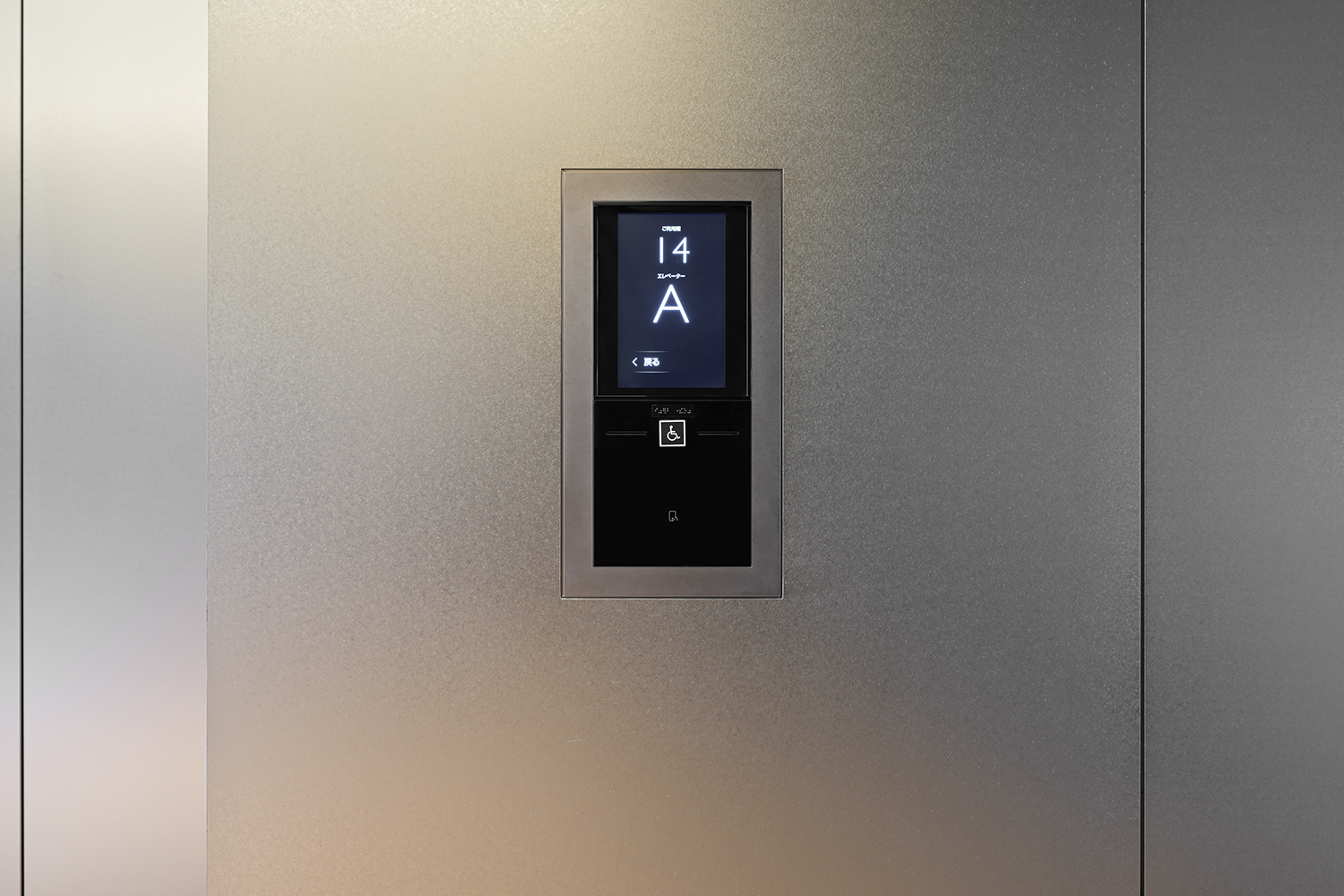

3階エレベーター乗場のタッチパネル式乗場操作盤（エレベーター：No.5～8） -

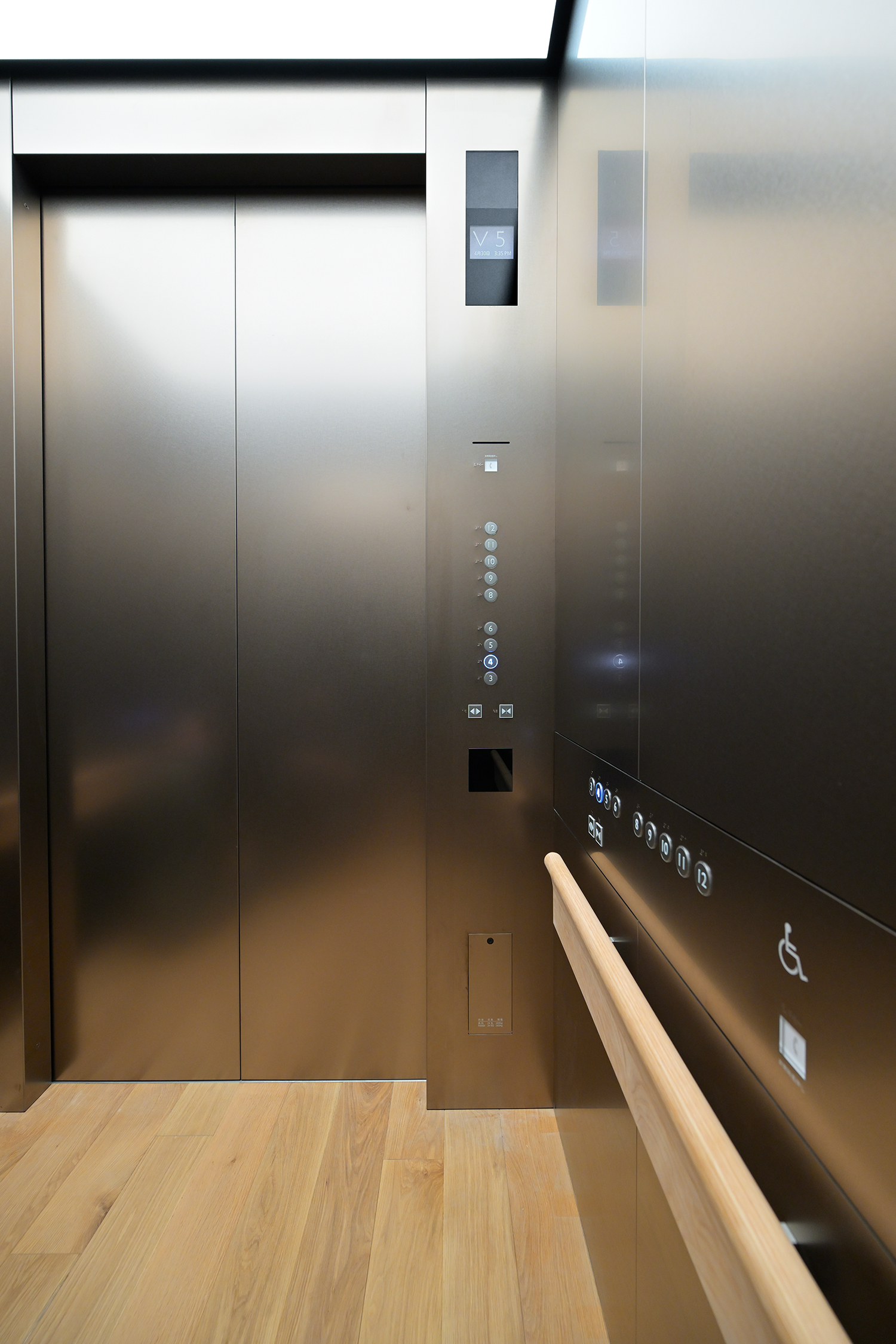

エレベーターかご室。タッチレス操作盤が採用されている（エレベーター：No. 8） -

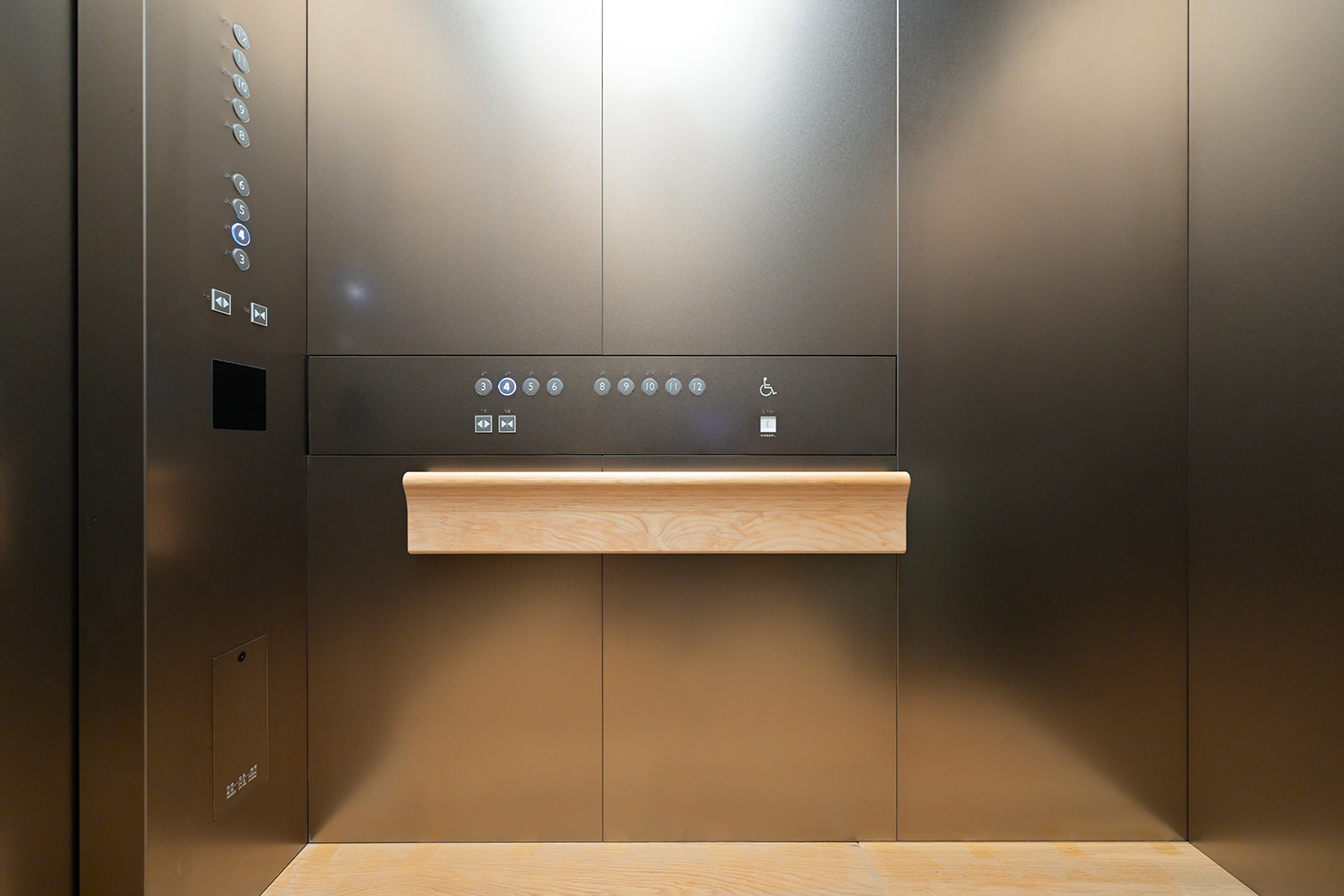

エレベーターかご室の手すりと車いす操作盤（エレベーター：No. 8） -

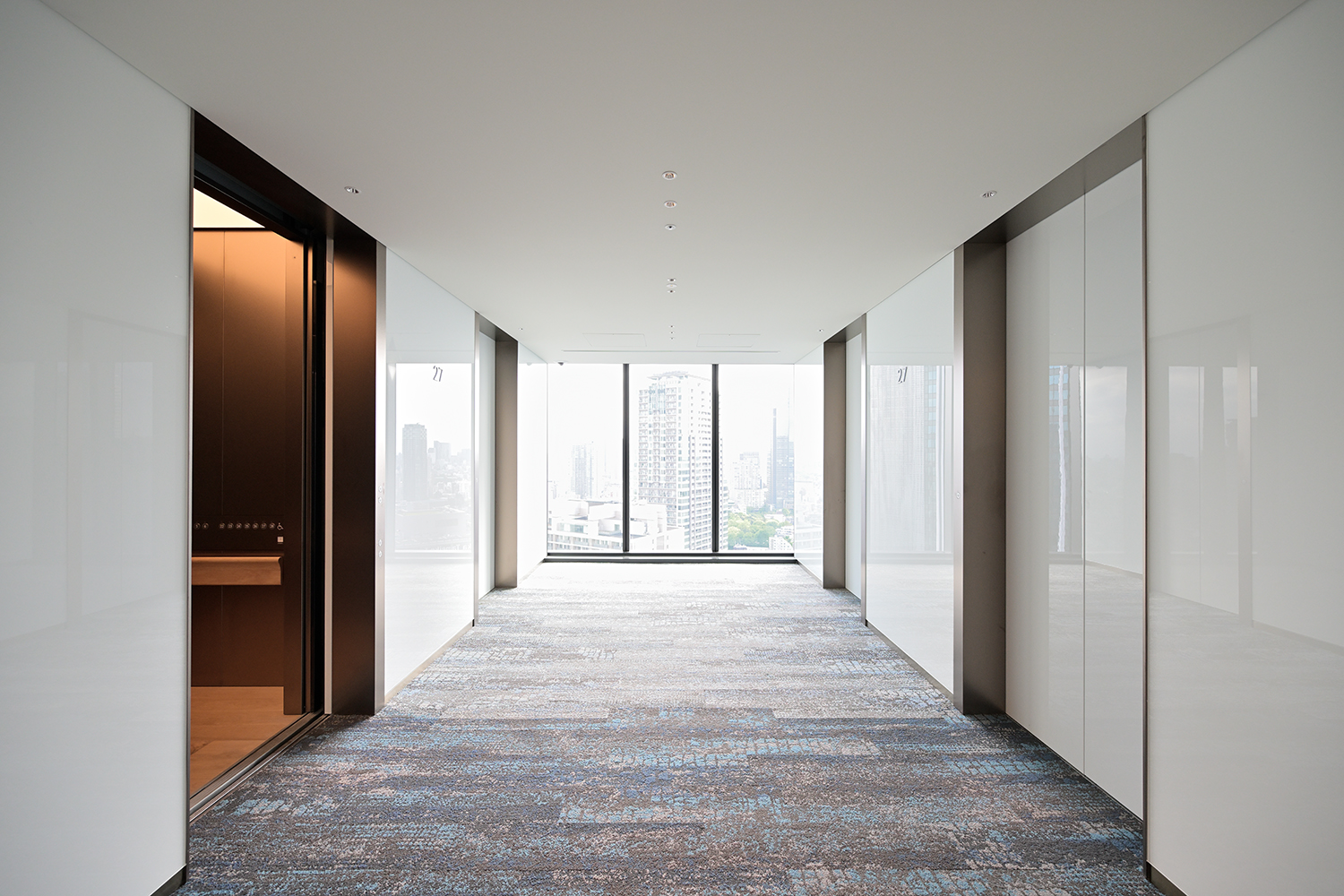

27階エレベーター乗場（エレベーター：No.13～16） -

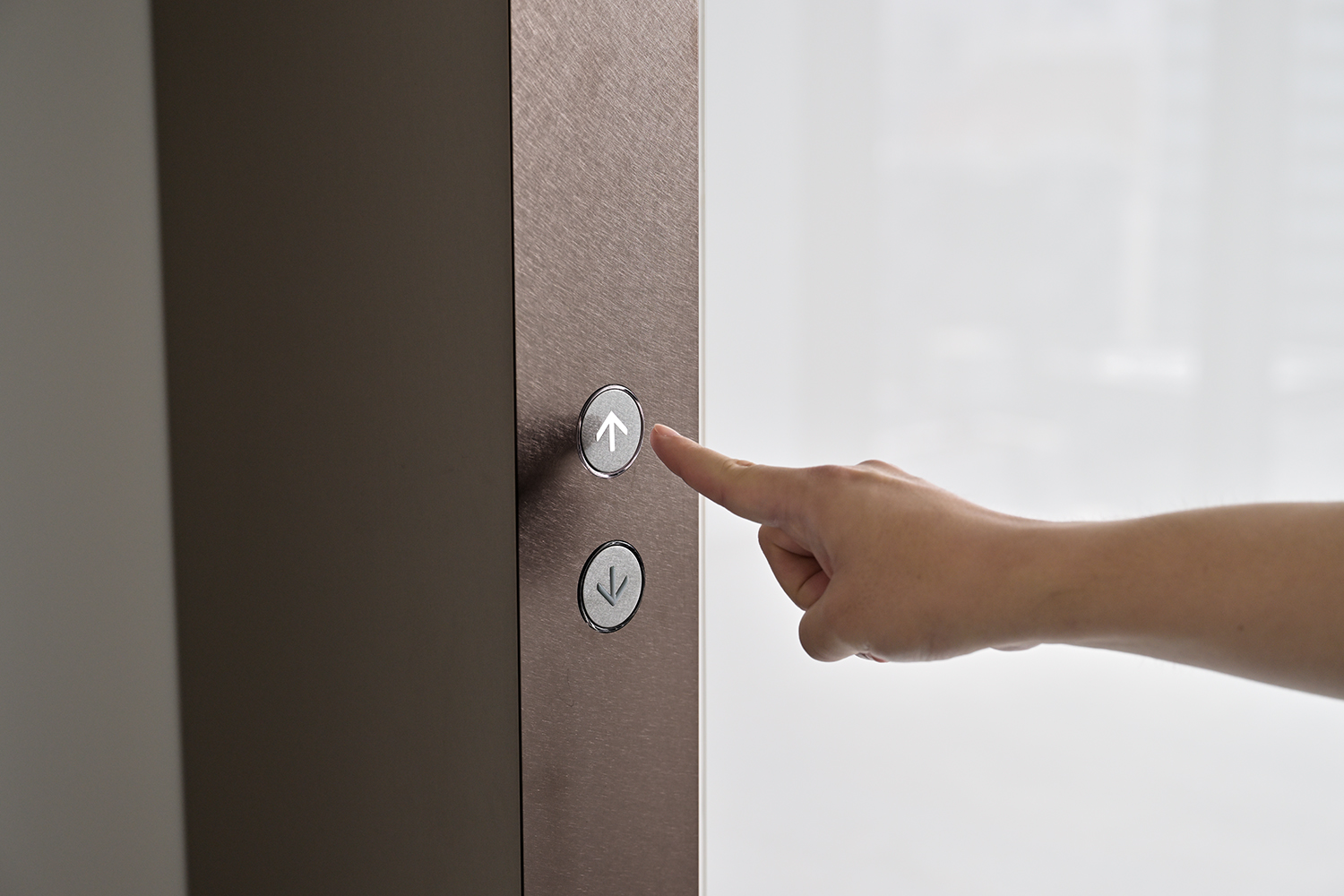

エレベーター乗場にもタッチレスボタンを採用 -

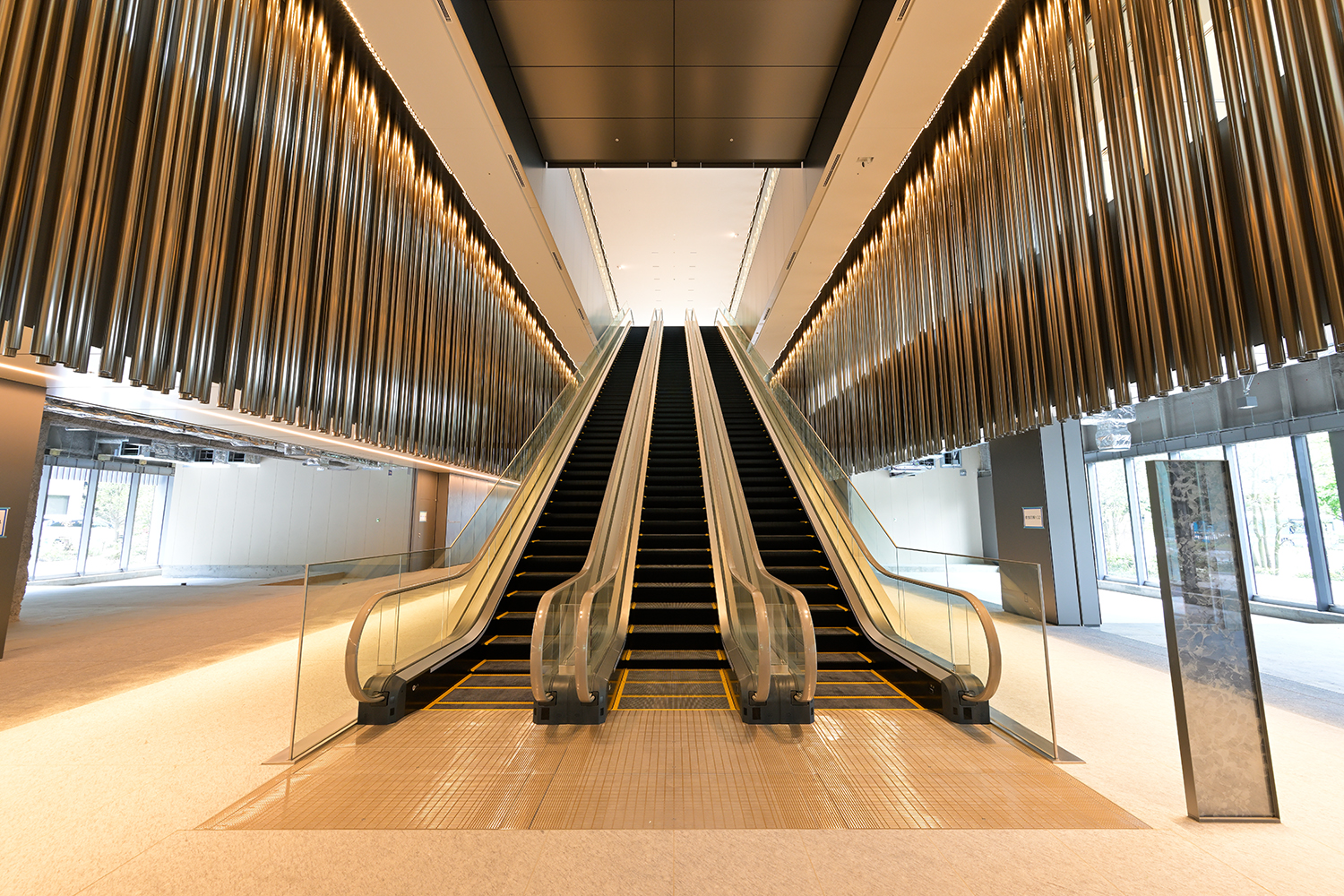

1階から3階を接続する（エスカレーター：No.7～9） -

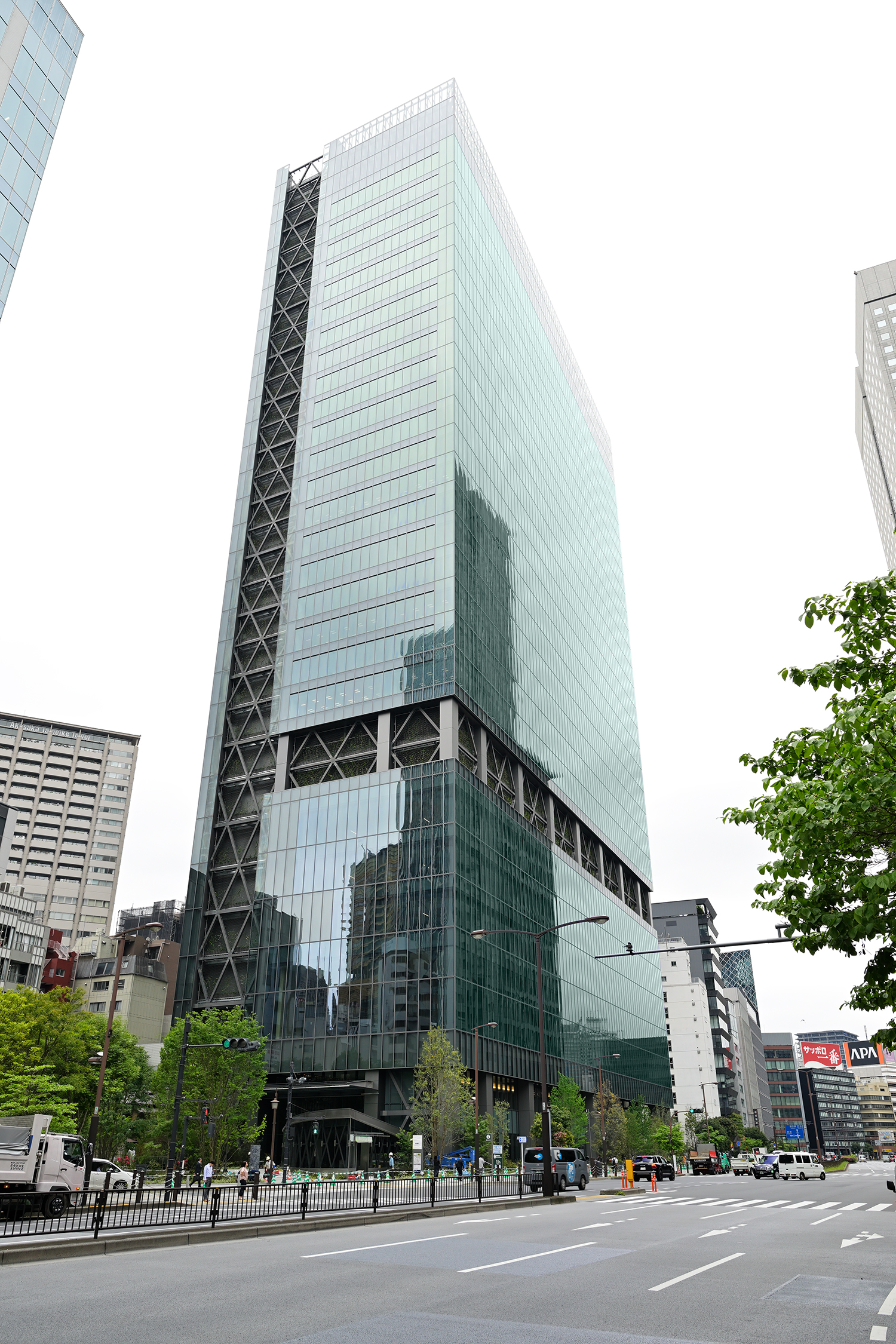

外観
主な仕様
エレベーター
竣工 2024年/総台数 16台
| 号機 | 1～4 | 5～8 | 9～12 | 13～16 |
|---|---|---|---|---|
| 用途 | 乗用 | 乗用 | 乗用 | 乗用 |
| 積載質量（kg） | 1,600 | 1,600 | 1,600 | 1,600 |
| 定員（人） | 24 | 24 | 24 | 24 |
| 速度（m/min） | 120 | 150 | 180 | 300 |
| 台数 | 4 | 4 | 4 | 4 |
| 停止階数 | EV1～3: 6 EV4: 9 | EV5～7: 7EV8: 10 | EV9～11: 7EV12: 10 | EV1～3: 7EV4: 11 |
| サービス階 | EV1～3: 3, 8-12 EV4: 3-6, 8-12 | EV5～7: 3, 12-17EV8: 3-6, 12-17 | EV9～11: 3, 17-22EV12: 3-6, 17-22 | EV13～15: 3, 22-27EV16: 3-6, 22-28 |
| 備考 |
エスカレーター
竣工 2024/総台数 11台
| 号機 | ES-1～3 | ES-4～6 | ES-7～9 | ES-M1,M2 |
|---|---|---|---|---|
| 形式 | S1000 | S1000 | S1000 | S600 |
| 速度（m/min） | 30,20 (2段速) | 30,20 (2段速) | 30,20 (2段速) | 30,20 (2段速) |
| サービス階 | B2-B1 | B1-1 | 1-3 | B1-1 |
| 揚程（mm） | 3,700 | 5,850 | 11,000 | 5,250 |
| 角度 | 30 | 30 | 30 | 35 |
| 台数 | 3 | 3 | 3 | 2 |
| 備考 |
施設概要
【所在地】東京都港区
【設計管理】株式会社日建設計
【施工】大林・錢高・岩田地崎建設共同企業体
