三菱機械室レス・エレベーター AXIEZ-LINKs
歌舞伎座ギャラリー用エレベーター乗場（エレベーター：No. O-6, 7）
施設概要
歌舞伎座の建て替え。第五期となる今回の劇場建物は、先代の意匠イメージを継承している。エレベーターやエスカレーターにおいても施主から特注の「朱」が各所に彩色された。上部に高層のオフィス棟を新設。地下鉄の駅と直結する地下広場や屋上庭園など街に開かれた施設も新たに設けている。
ギャラリー
-

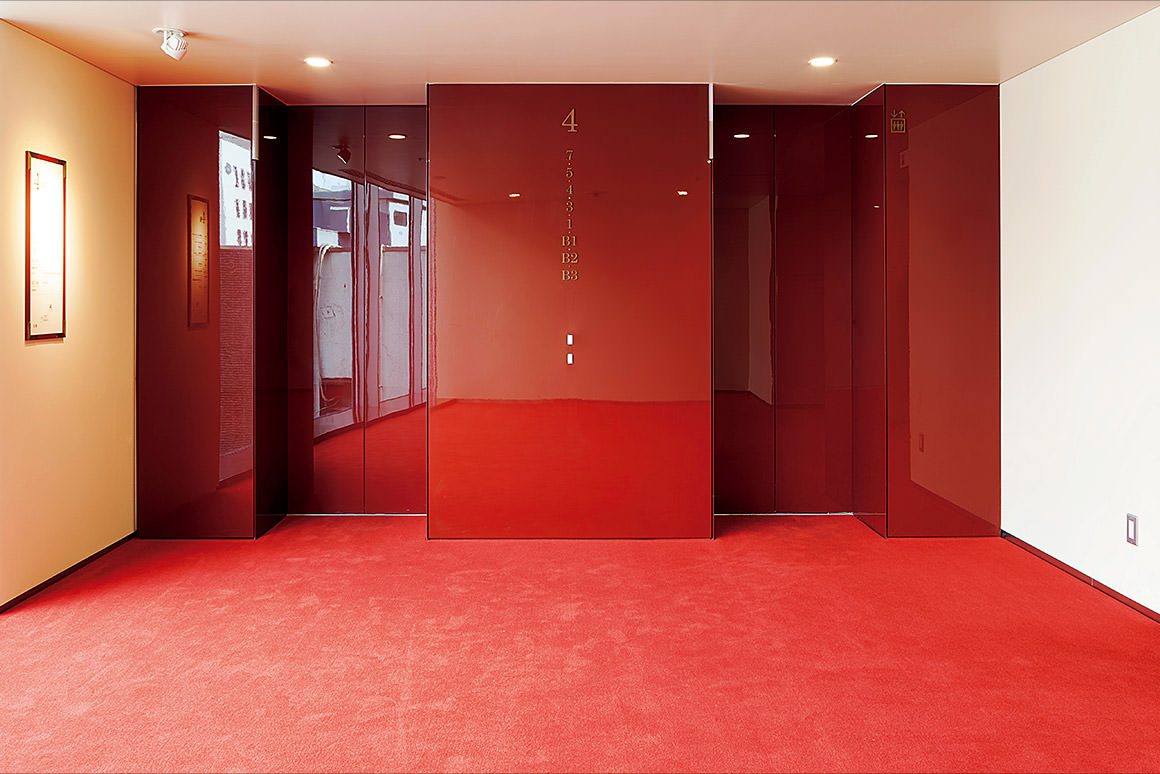

歌舞伎座ギャラリー用エレベーター乗場（エレベーター：No. O-6, 7） -

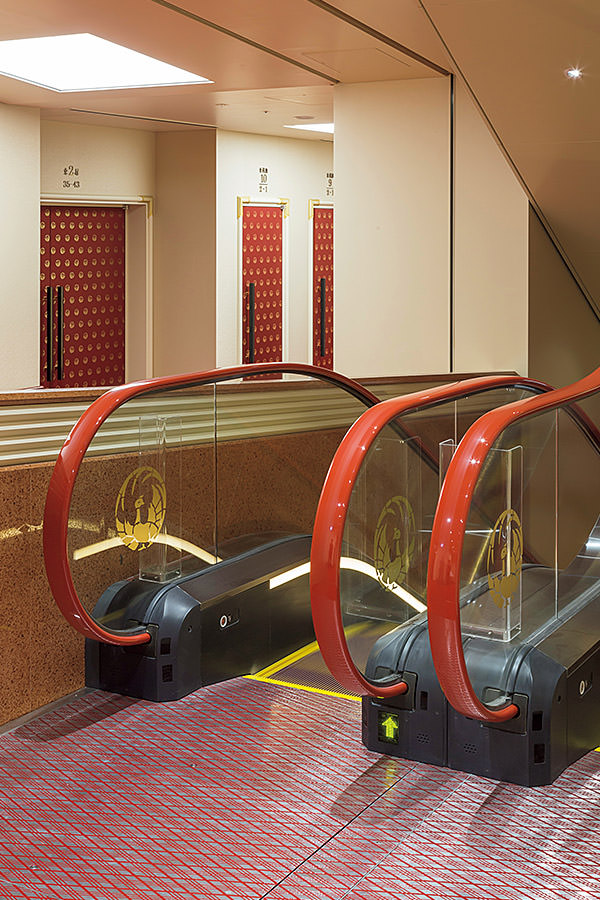

歌舞伎座劇場内エスカレーター。カバープレートは業平格子で目地底を朱色に、踏段も目地底を朱色に塗装。内側板には鳳凰丸の文様が施されている（エスカレーター：No. E-1～6） -

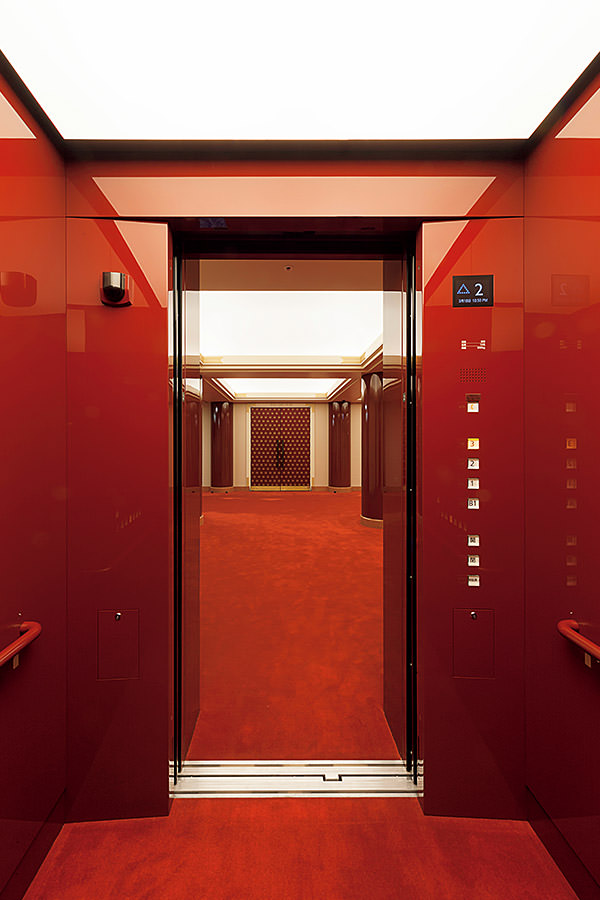

歌舞伎座劇場エレベーターかご室から2階大間を見る。かご内壁面は朱色で鏡面仕上げ（エレベーター：No. G-1, 2） -

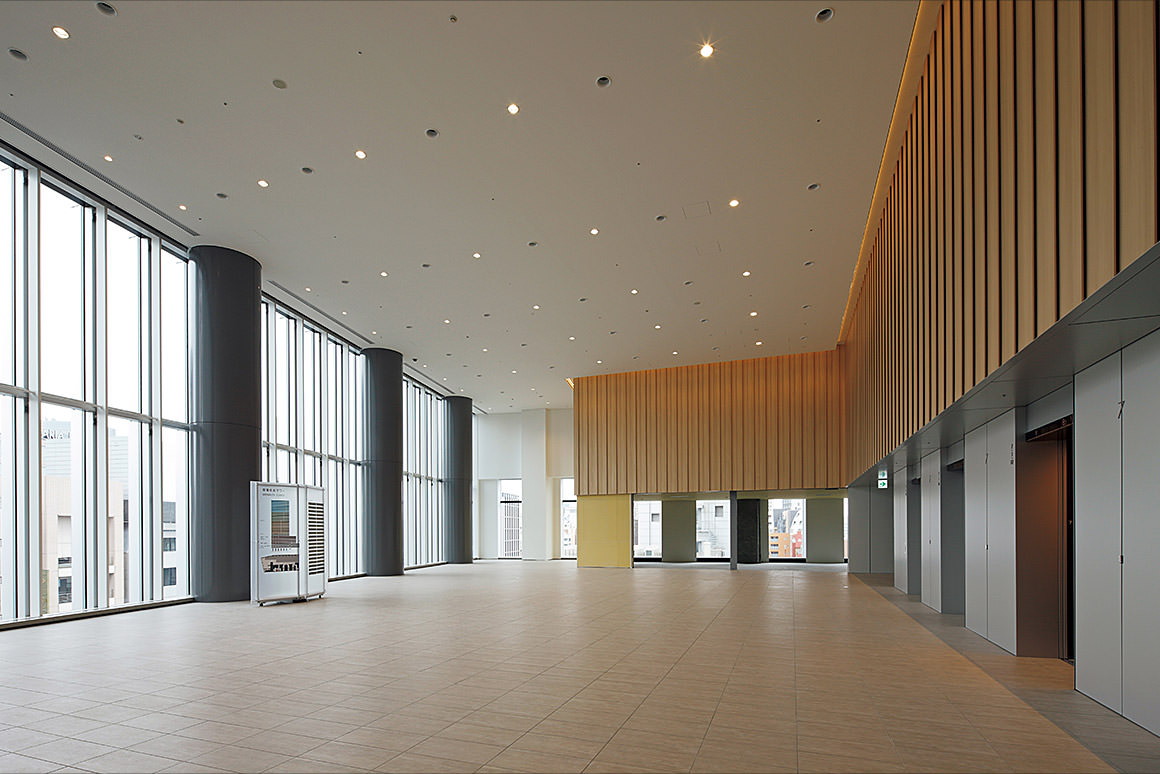

オフィス階への乗り換えのスカイロビー（エレベーター：No. O-1～5） -

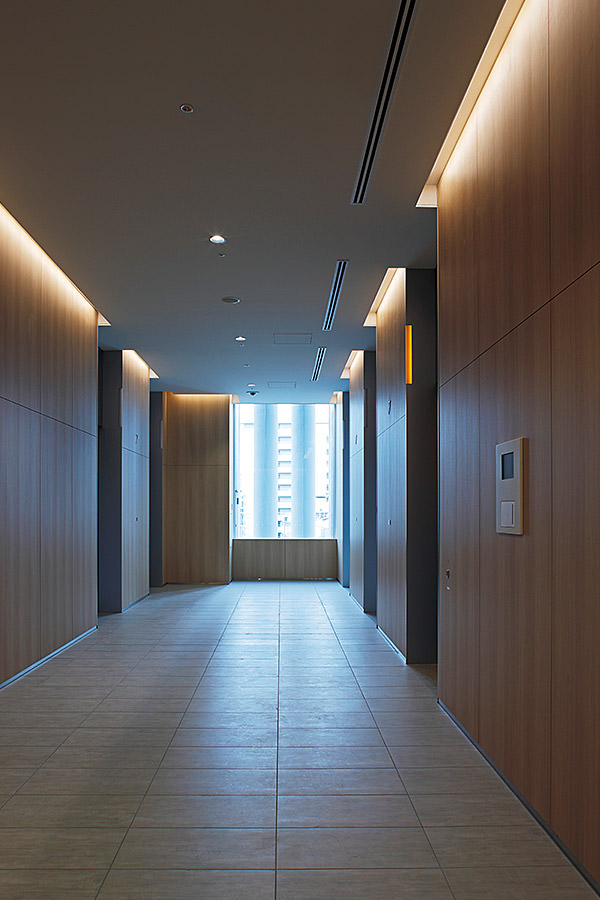

オフィス用エレベーター乗場（エレベーター：No. O-14～18） -

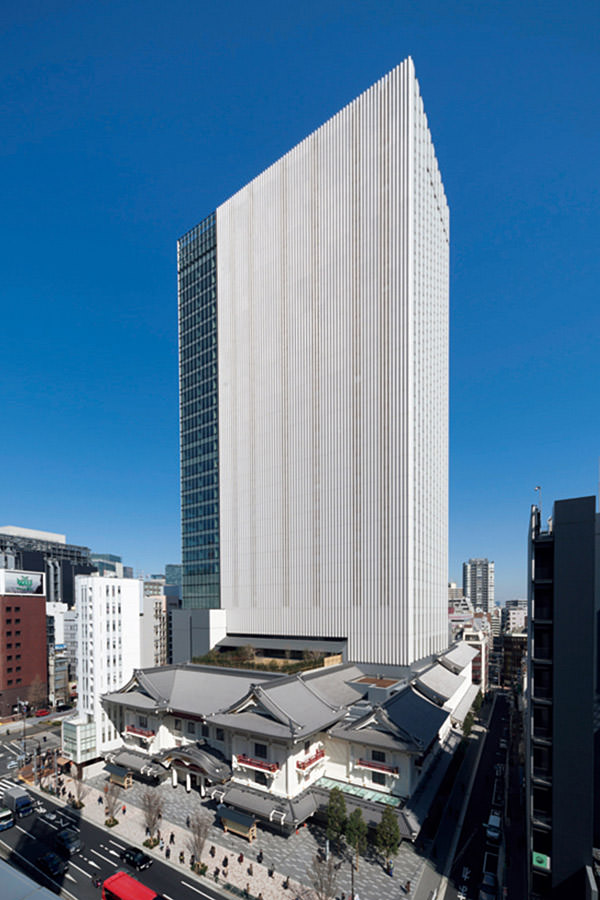

南側全景
Main specification
Elevator KABUKIZA THEATRE
Year of Completion 2012 / Elevator 9 units
| Car No. | G-1 | G-2 | G-3 | G-4 | G-5 | G-6 | G-7 | G-8 | S-1 |
|---|---|---|---|---|---|---|---|---|---|
| Use | Passenger | Passenger | Passenger | Passenger | Passenger | Passenger | Passenger | Passenger | Passenger |
| Capacity (kg) | 900 | 1,000 | 600 | 750 | 600 | 850 | 950 | 950 | 900 |
| Persons | 13 | 15 | 9 | 11 | 9 | 13 | 14 | 14 | 13 |
| Speed (m/min) | 60 | 90 | 105 | 60 | 105 | 105 | 60 | 60 | 60 |
| Units | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Stops | 4 | Front: 1, Back: 1 | 7 | 2 | Front: 1, Back: 3 | 8 | Front: 2, Back: 4 | Front: 2, Back: 3 | 3 |
| Service Floor | B1, 1-3 | Front: 1, Back: 4 | B3-B1, 1-4 | B3, 1 | Front: B3, Back: B2, 3, 4 | B3-B1, 1-5 | Front: B2, B1, Back: 1-4 | Front: B2, B1, Back: 1-3 | B2, B1, 1 |
| Notes | Handicapped | Double gate, Handicapped | Handicapped | Double gate | Double gate | Double gate | Handicapped |
Escalator Outside of KABUKIZA THEATRE
Year of Completion 2012 / Escalator 8 units
| Car No. | A-1, 2 | B-1, 2 | C-1, 2 | D-1, 2 |
|---|---|---|---|---|
| Type | S600ZJ-S | S600ZJ-S | S1000ZJ-S | S1000ZJ-S |
| Speed (m/min) | 30 / 25 | 30 / 25 | 30 / 25 | 30 / 25 |
| Service Floor | B3-B2 | B2-1 | B2-B1 | B1-1 |
| Rise (mm) | 6,000 | 8,310 | 4,955 | 3,645 |
| Angle | 30 | 30 | 30 | 30 |
| Units | 2 | 2 | 2 | 2 |
Escalator KABUKIZA THEATRE
Year of Completion 2012 / Escalator 10 units
| Car No. | E-1 | E-2 | E-3 | E-4 | E-5 | E-6 | F-1, 2 | F-3, 4 |
|---|---|---|---|---|---|---|---|---|
| Type | S600ZJ-S | S600ZJ-S | S600ZJ-S | S600ZJ-S | S600ZJ-S | S600ZJ-S | S600ZJ-S | S600ZJ-S |
| Speed (m/min) | 30 / 25 | 30 / 25 | 30 / 25 | 30 / 25 | 30 / 25 | 30 / 25 | 30 / 25 | 30 / 25 |
| Service Floor | B1-1 | B1-1 | 1-2 | 1-2 | 2-3 | 2-3 | 1-2 | 2-3 |
| Rise (mm) | 4,400 | 4,900 | 4,015 | 5,500 | 4,735 | 3,400 | 4,015 | 3,400 |
| Angle | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Units | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
Elevator KABUKIZA TOWER
Year of Completion 2012 / Elevator 25 units
| Car No. | E1 | E2 | O-1～5 | O-6, 7 | O-8 | O-9～13 | O-14～18 | O-19～23 |
|---|---|---|---|---|---|---|---|---|
| Use | Service / Firefighting | Service / Firefighting | Passenger | Passenger | Passenger | Passenger | Passenger | Passenger |
| Capacity (kg) | 2,600 | 1,150 | 2,950 | 1,200 | 850 | 1,600 | 1,600 | 1,600 |
| Persons | 26 | 17 | 45 | 18 | 13 | 24 | 24 | 24 |
| Speed (m/min) | 180 | 180 | 150 | 105 | 180 | 120 | 180 | 240 |
| Units | 1 | 1 | 5 | 2 | 1 | 5 | 5 | 5 |
| Stops | 34 | 33 | 3 (4) | Front: 3, Back: 5 | 4 | 10 | 8 | 9 |
| Service Floor | B4-B1, 1-29, PH1 | B4-B1, 1-29 | B2, 1, (5: O-5), 7 | Front: B3, B1, 7, Back: B2, 1, 3-5 | B3, 16, 23, 29 | 7-16 | 7, 16-22 | 7, 22-29 |
| Notes | O-1: Handicapped | Double gate, Handicapped | Handicapped | O-13: Handicapped | O-16: Handicapped | O-23: Handicapped |
施設概要
【所在地】松竹株式会社株式会社歌舞伎座
【設計】株式会社 三菱地所設計・株式会社 隈研吾建築都市設計事務所
