大名古屋ビルヂング

エレベーター

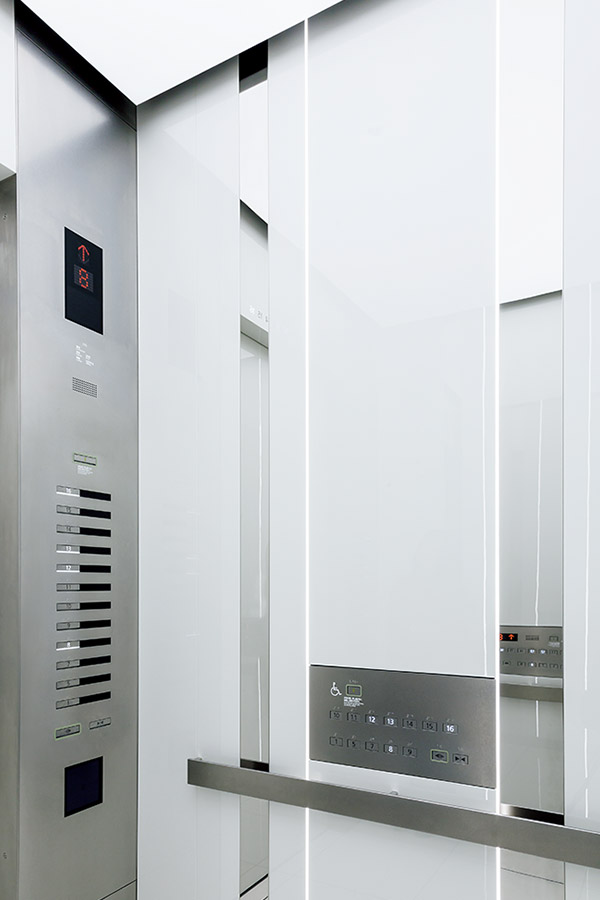

オフィス用中高層エレベーターかご室。光目地を設け、縦のラインを強調したデザインとしている（エレベーター：No. O-9～16）

導入された製品・ソリューション
  • エレベーター
三菱機械室レス・エレベーター アクシーズ リンクス（AXIEZ-LINKs）

  • エレベーター
三菱乗用エレベーター NEXCUBE（特注形エレベーター）

  • エスカレーター
uシリーズ


施設概要

名古屋駅東口の駅前に位置するビルの建て替え。5層分の低層部の基壇と高層部で構成される。地上34階建て。オフィスに加え、クリニックやショールームなどの集客施設、商業施設、金融サービス施設などが入る。

ギャラリー

  • エレベーター
    オフィス用中高層エレベーターかご室。光目地を設け、縦のラインを強調したデザインとしている（エレベーター：No. O-9～16）
  • エレベーター

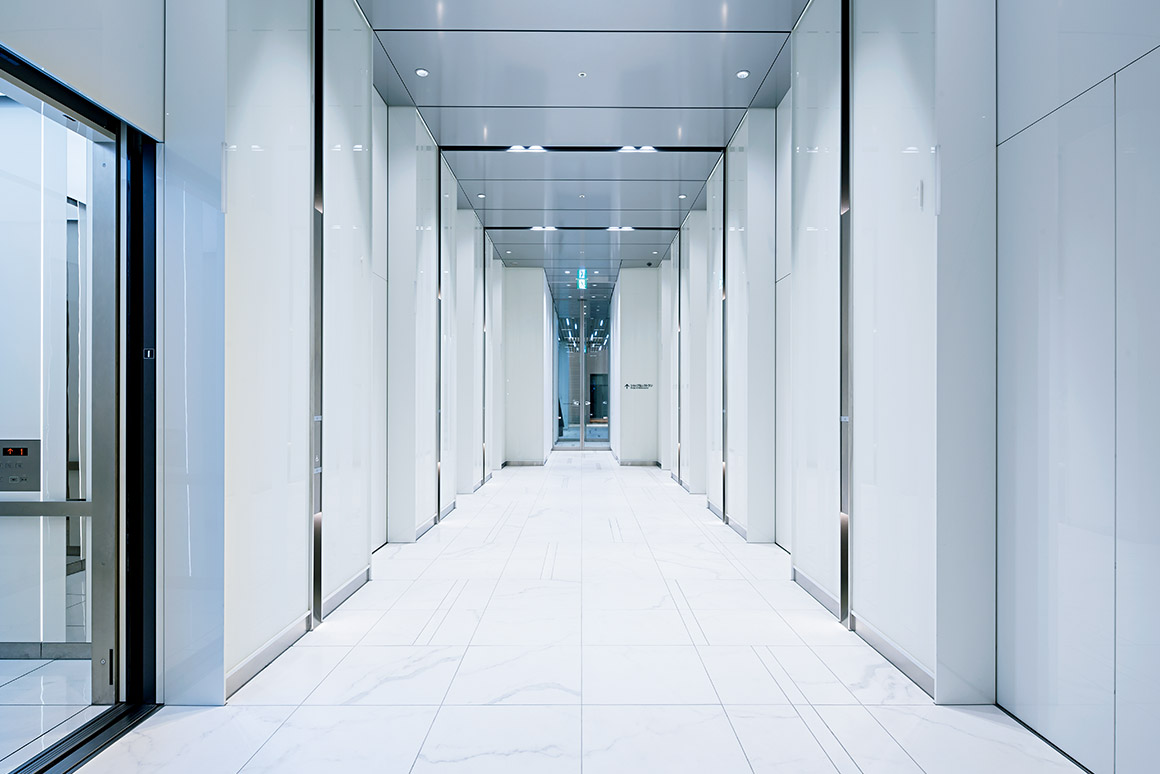

    1階オフィス用低層エレベーター乗場。壁や三方枠、乗場の扉はホワイトパール塗装仕上げ（エレベーター：No. O-1～8）
  • エレベーター

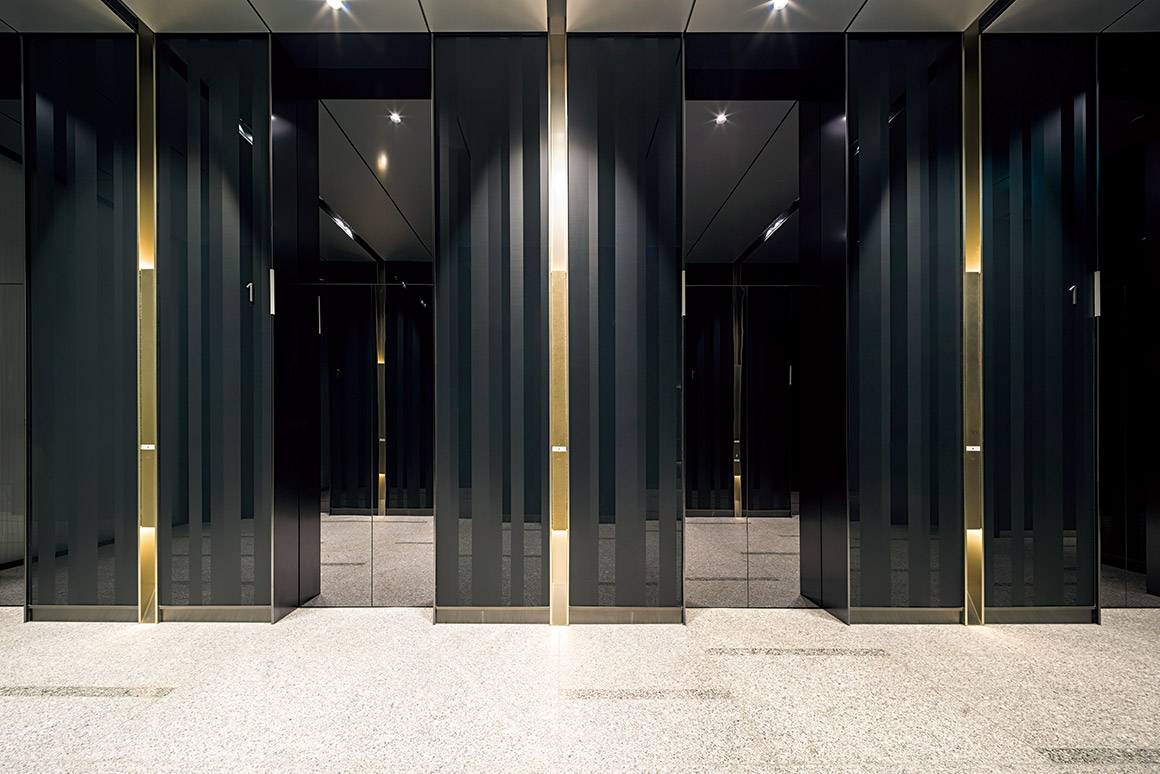

    1階オフィス用中高層エレベーター乗場。ホールランタンは三方枠におさめられている（エレベーター：No. O-9～16）
  • エレベーター
    オフィス用低層エレベーターかご室。中高層エレベーターのかご室と同じ構成だが、白を基調とした色に統一されている（エレベーター：No. O-1～8）
  • エレベーター

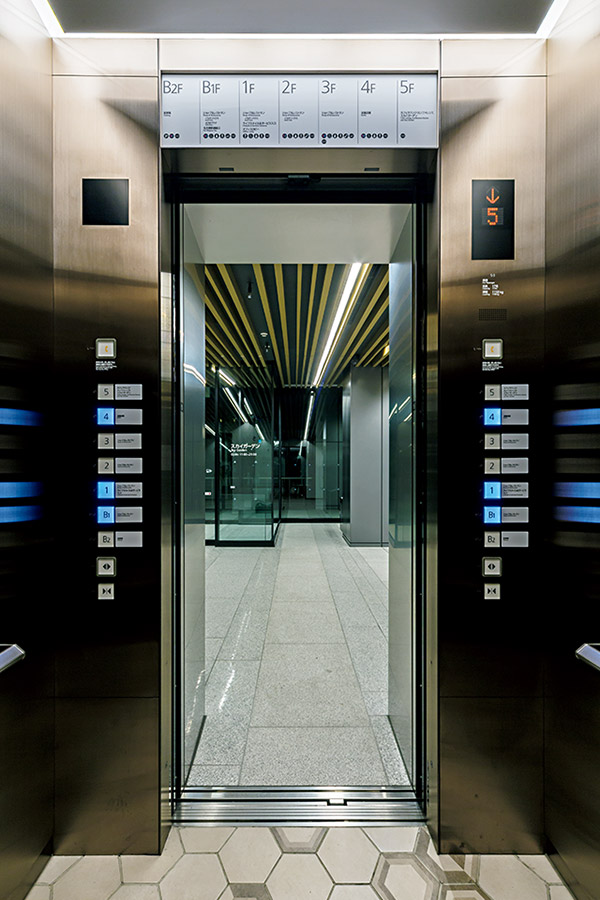

    商業用エレベーターかご室から5階乗場を見る（エレベーター：No. S-3）
  • エレベーター

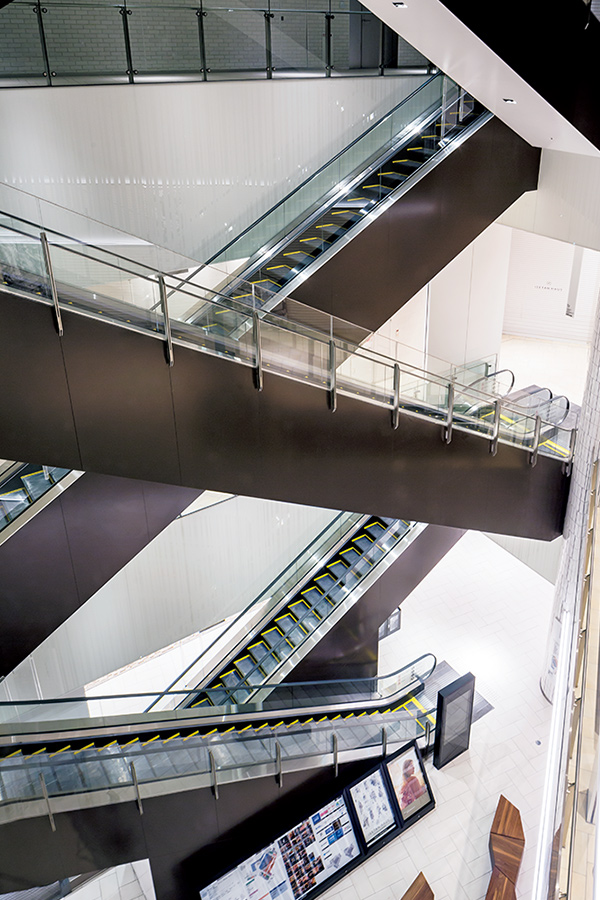

    3階から吹き抜けに設けられた商業用エスカレーターを見る（エスカレーター：No. ESC-B1～4）
  • 外観

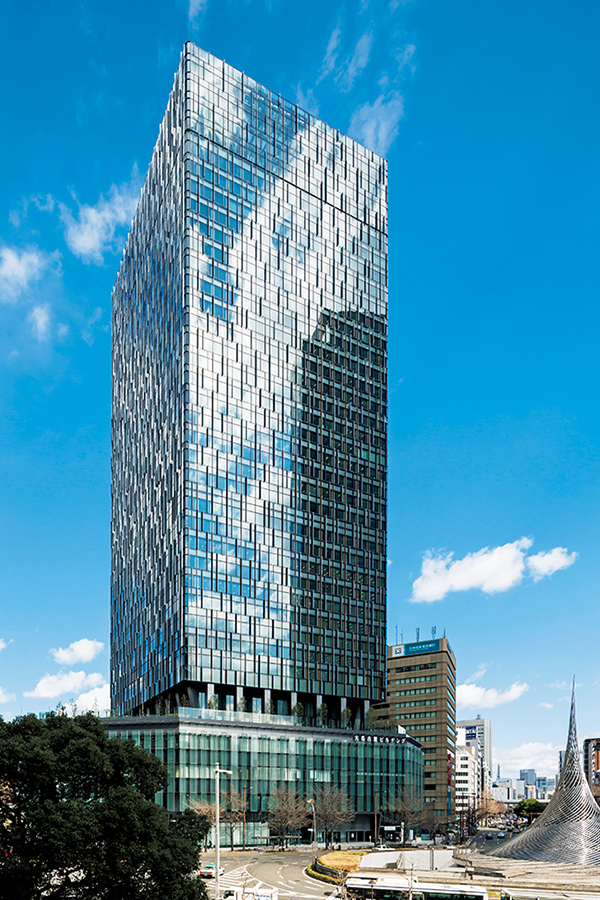

    外観
  • エレベーター
  • エレベーター
  • エレベーター
  • エレベーター
  • エレベーター
  • エレベーター
  • 外観

Main specification

Elevator

Year of Completion 2015 / Elevator 41 units

Car No. O-1～8 O-9～16 O-17～24 E-1 E-2 H-1 H-2 H-3
Use Passenger Passenger Passenger Service/
Firefighting		 Service/
Firefighting		 Passenger Passenger Passenger
Capacity (kg) 1,600 1,600 1,600 1,150 2,400 1,250 1,250 1,000
Persons 24 24 24 17 36 19 19 15
Speed (m/min) 210 240 360 180 180 45 45 90
Units 8 8 8 1 1 1 1 1
Stops 12 12 11 37 38 Front: 1,
Rear: 1		 Front: 1,
Rear: 1		 5
Service Floor 1, 5, 7-16 1, 5, 16-25 1, 5, 25-33 B4-B1, 1-33 B4-B1, 1-34 Front: B1
Rear: 1		 Front: B1
Rear: 1		 B1, 1-4
Notes O-5, 6:
Handicapped		 O-13, 14:
Handicapped		 O-21, 22:
Handicapped		     Handicapped,
Two-gate		 Handicapped,
Two-gate		 Observation
Car No. S-1, 2 S-3 L-1, 2 P-1, 2 M-1 M-2, 3 M-4 M-5
Use Passenger Passenger Service Passenger Passenger Passenger Passenger Passenger
Capacity (kg) 1,000 1,150 1,350 1,000 750 750 750 750
Persons 15 17 20 15 11 11 11 11
Speed (m/min) 105 105 90 90 90 90 90 90
Units 2 1 2 2 1 2 1 1
Stops 7 7 6 3 2 2 2 2
Service Floor B2, B1, 1-5 B2, B1, 1-5 B2, B1, 1-4 B3, B2, 1 1、4 1、4 4、7 4、7
Notes   Handicapped   Handicapped   Handicapped   Handicapped

Escalator

Year of Completion 2015 / Escalator 20 units

Car No. ESC-A1, 2 ESC-B1, 2 ESC-B3, 4 ESC-B5, 6 ESC-C1, 2
Type S1000 S1000 S1000 S1000 S1000
Speed (m/min) 30 30 30 30 30
Service Floor B1-1 B1-1 1-2 2-3 3-4
Rise (mm) 5,800 5,800 8,000 6,000 6,000
Angle 30 30 30 30 30
Units 2 2 2 2 2
Car No. ESC-D1, 2 ESC-F1, 2 ESC-F3, 4 ESC-F5, 6 ESC-F7, 8
Type S600 S600 S600 S600 S600
Speed (m/min) 30 30 30 30 30
Service Floor 4-5 B1-1 1-2 2-3 3-4
Rise (mm) 6,400 5,800 8,000 6,000 6,000
Angle 30 30 30 30 30
Units 2 2 2 2 2

施設概要

施設画像

【所在地】愛知県名古屋市
【建築主】三菱地所株式会社
【設計】株式会社 三菱地所設計
