機械室レス・エレベーター AXIEZ-LINKs
ホテル客室用エレベーターかご室。かご室壁面の仕上げは布と金属で構成されている（エレベーター：No. EVh8-h10）
導入された製品・ソリューション
施設概要
東京・紀尾井町のグランドプリンスホテル赤坂跡地に建つ。低層部に商業施設の入る紀尾井タワーと、紀尾井レジデンス、東京都指定有形文化財のホテル旧館（旧李王家東京邸）を保存・復原した赤坂プリンスクラシックハウスで構成される。外構には、敷地の高低差を利用して周囲に開かれたパブリックスペースと緑地が設けられている。
ギャラリー
-

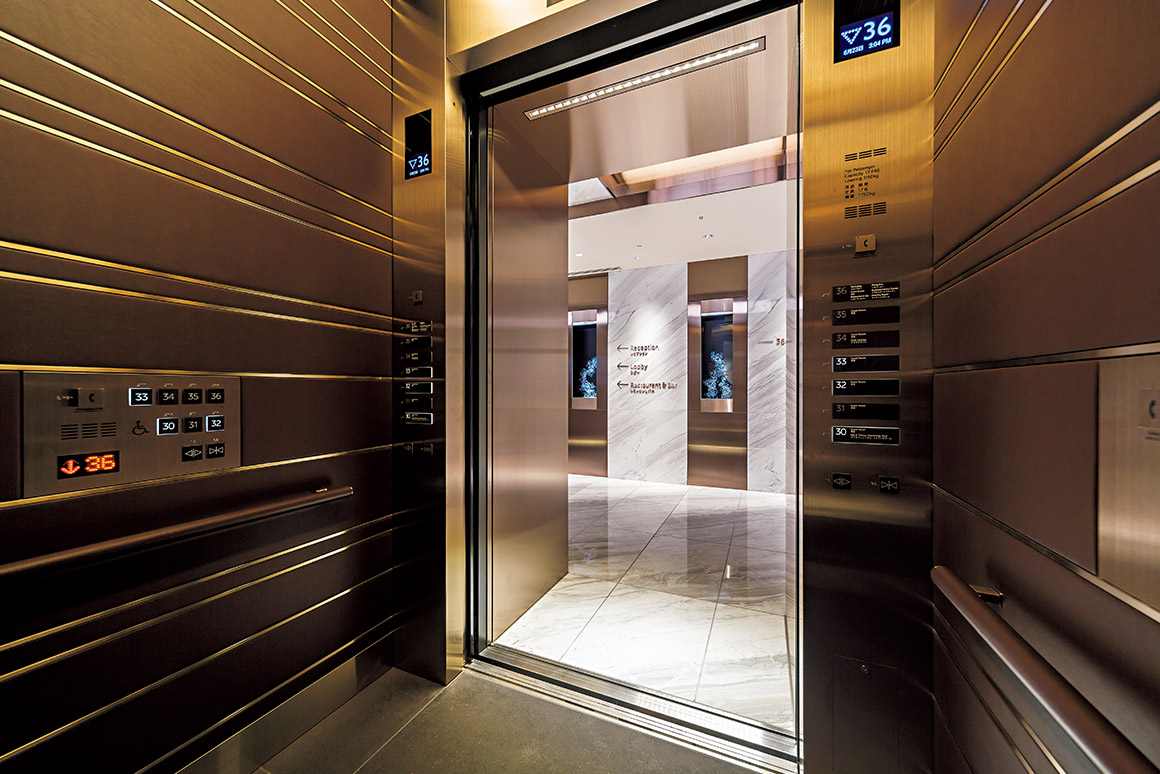

ホテル客室用エレベーターかご室。かご室壁面の仕上げは布と金属で構成されている（エレベーター：No. EVh8-h10） -

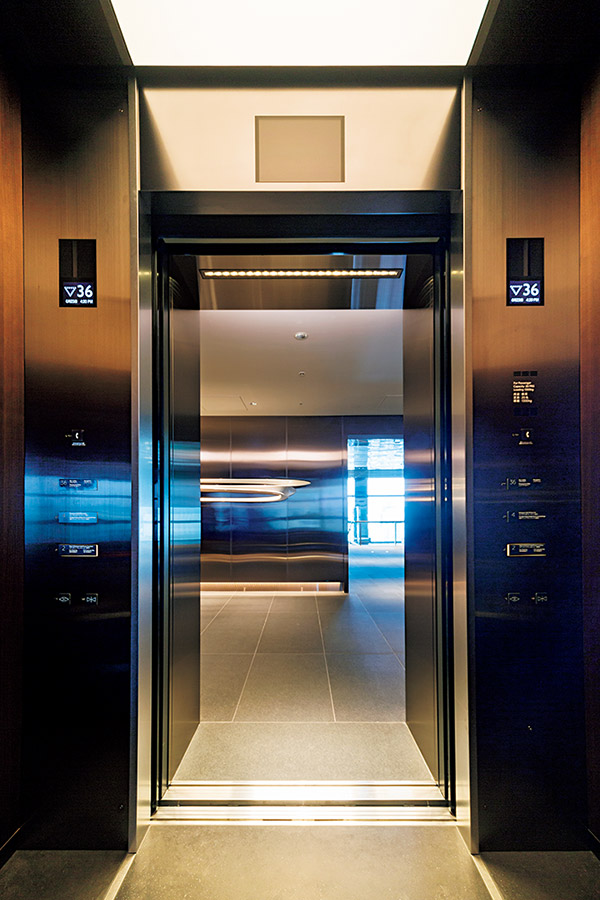

ホテルシャトルエレベーターかご室（エレベーター：No. EVh1-h3） -

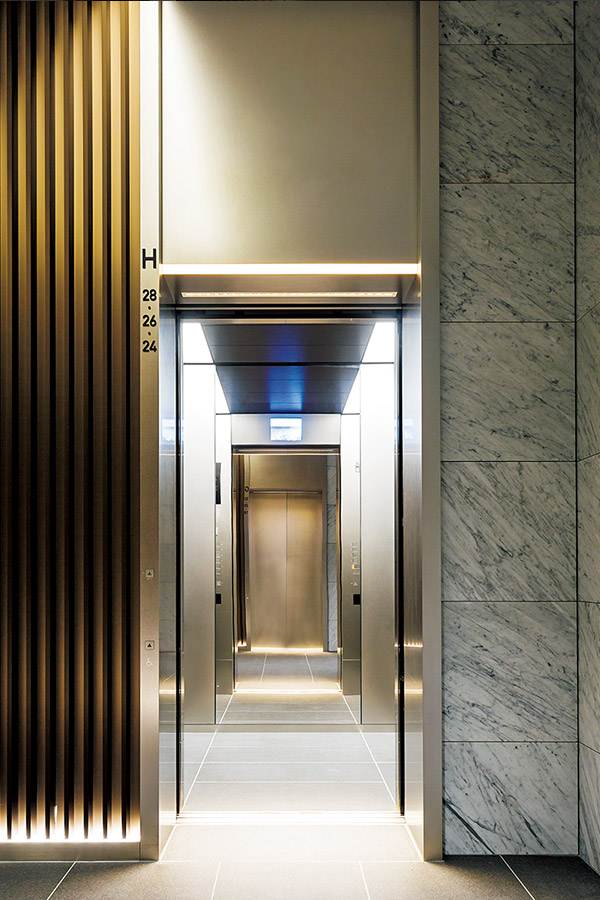

オフィス用ダブルデッキエレベーター乗場。ライン状のホールランタンが幕板に設けられている（エレベーター：No. EV1-8） -

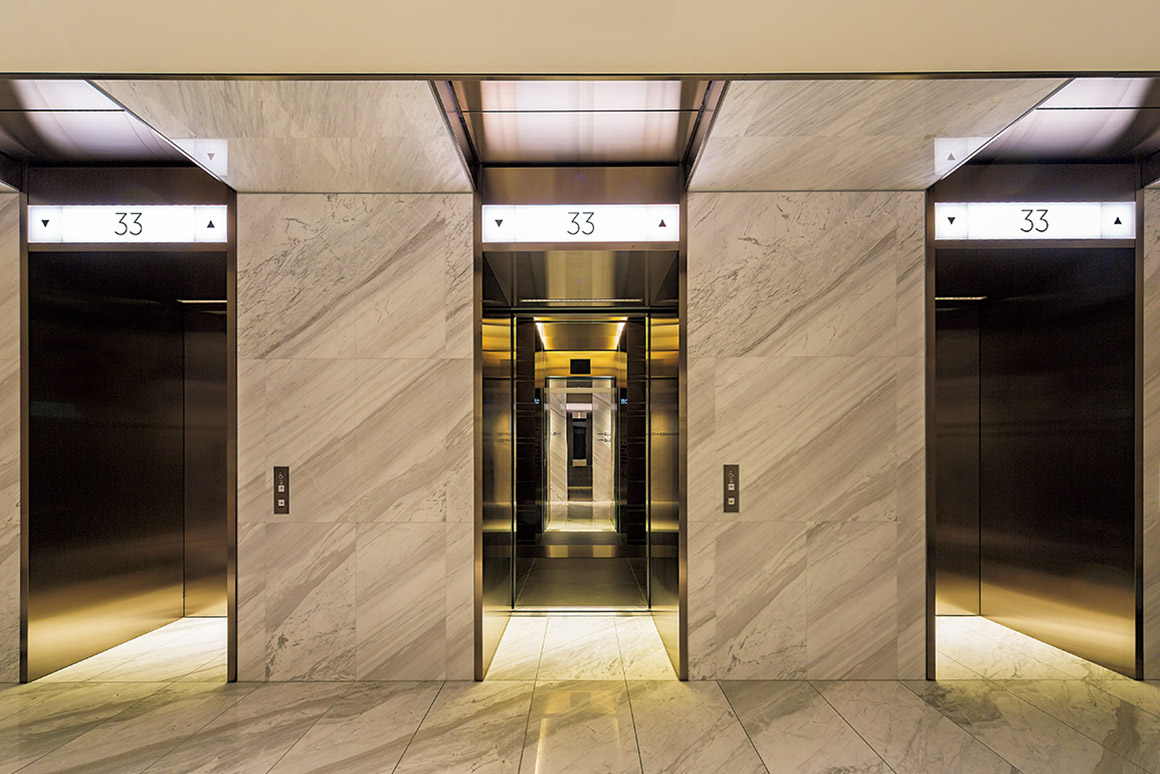

33階ホテル客室用エレベーター乗場（エレベーター：No. EVh8-h10） -

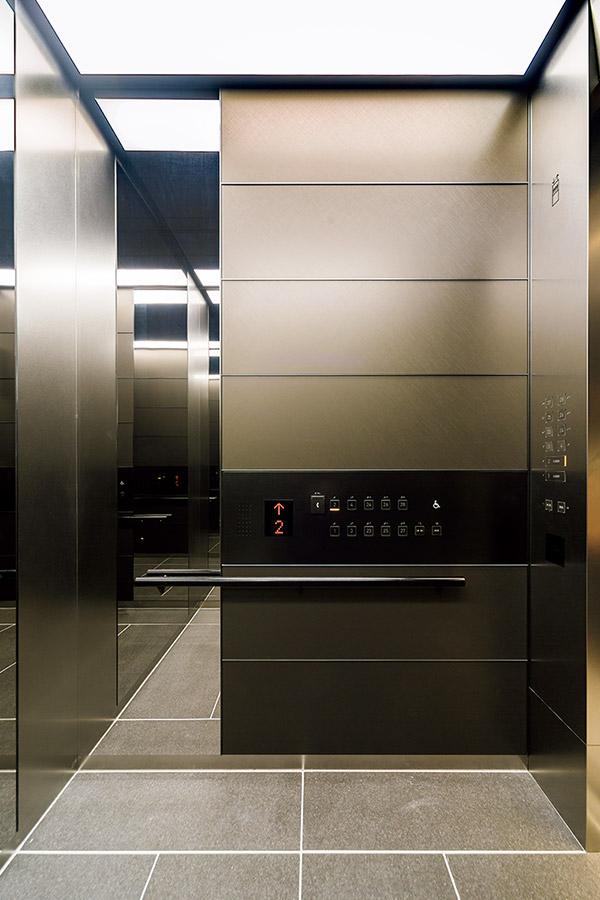

かご室の操作盤上部に上下どちらのかご室かというダブルデッキエレベーター特有の表示がある（エレベーター：No. EV1-8） -

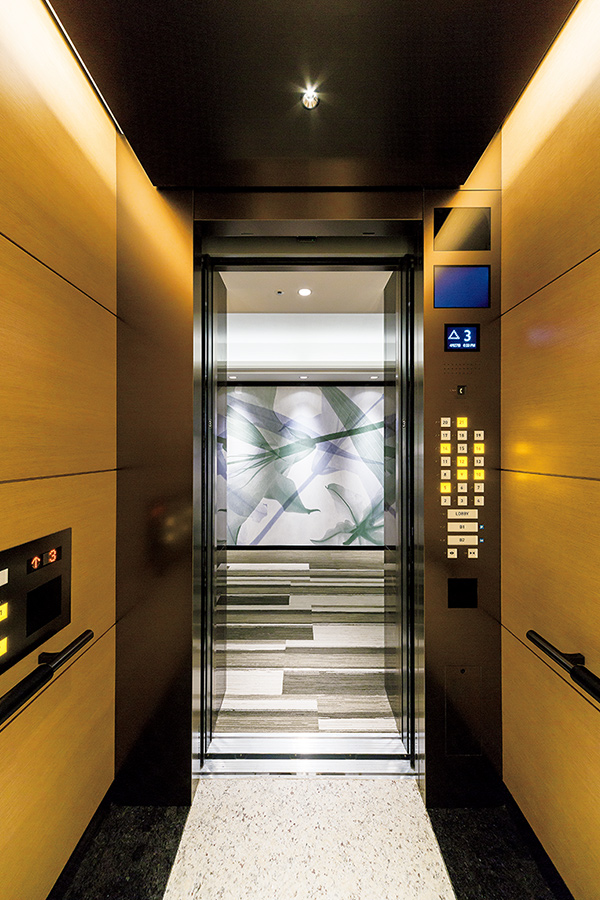

紀尾井レジデンスエレベーターかご室（エレベーター：No. EVr1-r3） -

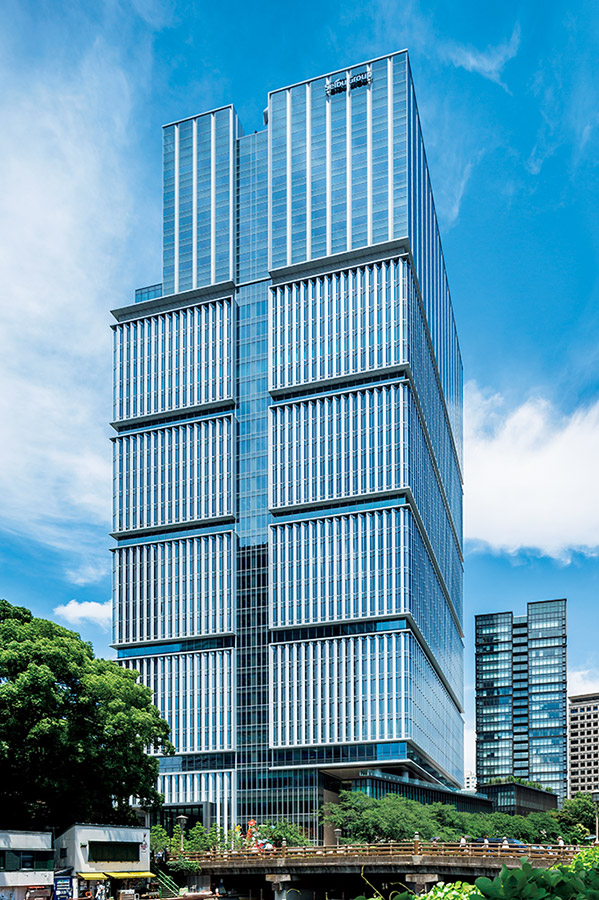

外観外観 紀尾井タワー -

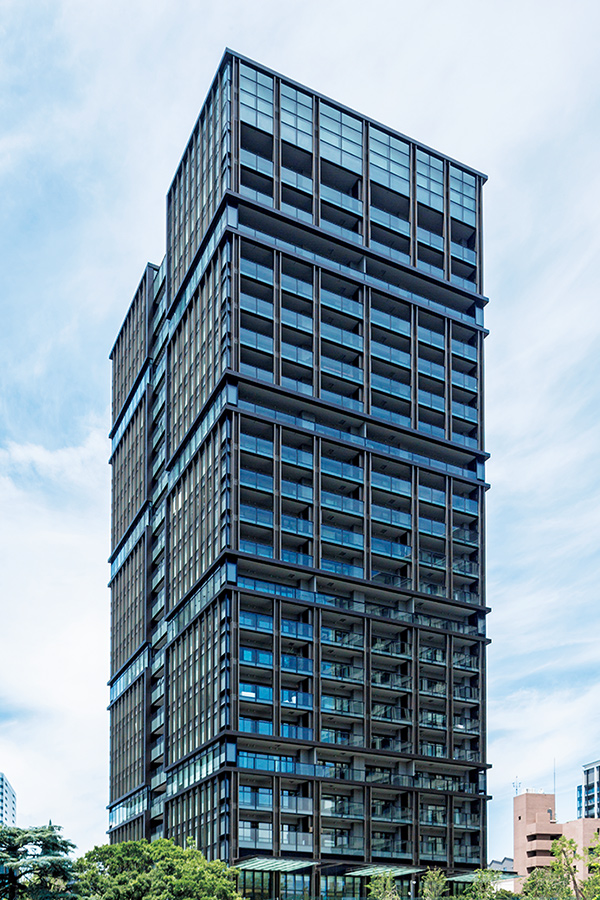

外観 紀尾井レジデンス
Main specification
Elevator
Year of Completion 2016 / Elevator 23 units
| Car No. | EV1-4 | EV5-8 | EVh1-h3 | EVh4 | EVh5 |
|---|---|---|---|---|---|
| Use | Passenger | Passenger | Passenger | Passenger | Service |
| Capacity (kg) | 1,450 × 2 | 1,450 × 2 | 1,300 | 1,350 | 1,200 |
| Persons | 22 × 2 | 22 × 2 | 20 | 20 | 18 |
| Speed (m/min) | 360 | 300 | 360 | 45 | 210 |
| Units | 4 | 4 | 3 | 1 | 1 |
| Stops | 10 | 12 | 3 | Front: 1, Rear: 1 | Front: 6, Rear: 7 |
| Service Floor | EV2-4: 1-4, 23-28 EV1: B1, 1-4, 23-28 | EV6-8: 1-4, 17-24 EV5: B1, 1-4, 17-24 | 2, 4, 36 | Front: 1, Rear: 2 | Front: B1, 2-4, 35, 36 Rear: 30-36 |
| Notes | Double Deck, Handicapped | Double Deck, Handicapped | Shuttle, Handicapped | Two-gate, Handicapped | Two-gate, Handicapped |
| Car No. | EVh6-h7 | EVh8-h10 | EVh11 | EVh12 | EVr1-r3 |
|---|---|---|---|---|---|
| Use | Service | Passenger | Passenger | Passenger | Passenger |
| Capacity (kg) | 1,200 | 1,150 | 1,600 | 1,000 | 800 |
| Persons | 18 | 17 | 24 | 15 | 12 |
| Speed (m/min) | 210 | 105 | 105 | 45 | 120 |
| Units | 2 | 3 | 1 | 1 | 3 |
| Stops | Front: 3, Rear: 7 | 7 | 7 | 2 | 23 |
| Service Floor | Front: B1, 2, 4 Rear: 30-36 | 30-36 | 30-36 | 35, 36 | B2, B1, LOBBY, 2～21 |
| Notes | Two-gate, Handicapped | Handicapped | Handicapped | Handicapped | Handicapped |
施設概要
【所在地】東京都千代田区
【設計】株式会社 日建設計
