エレベーター

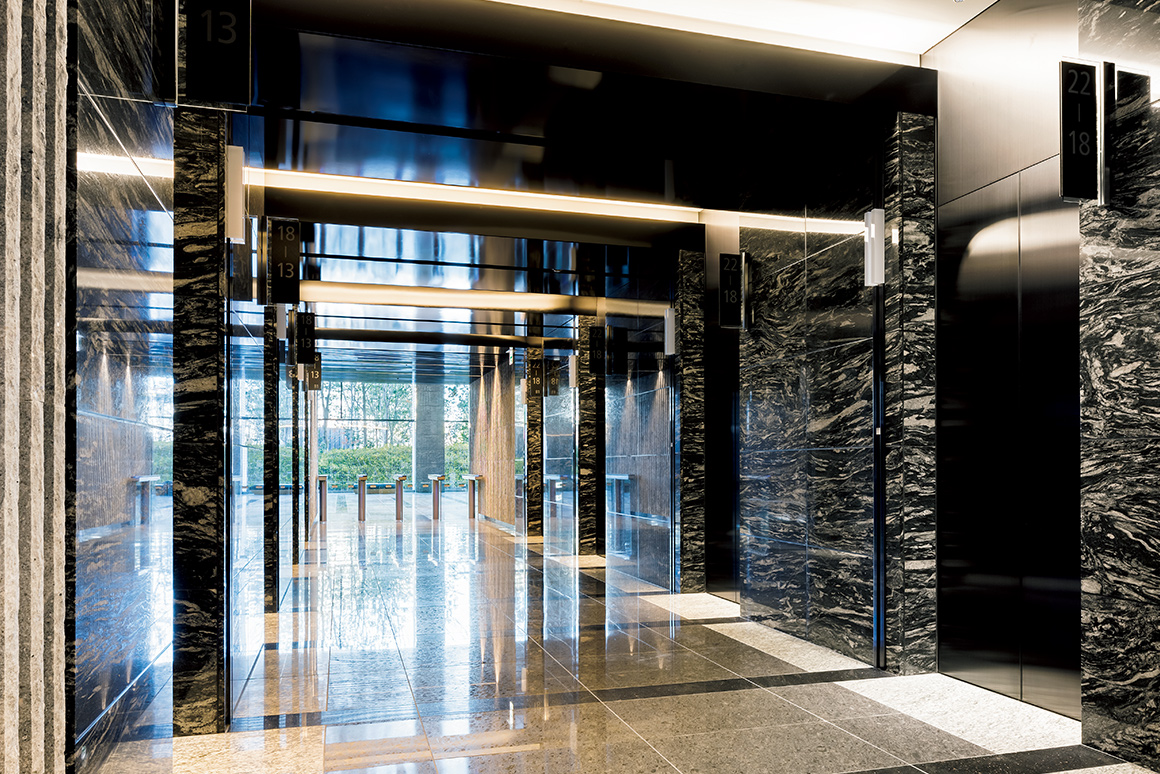

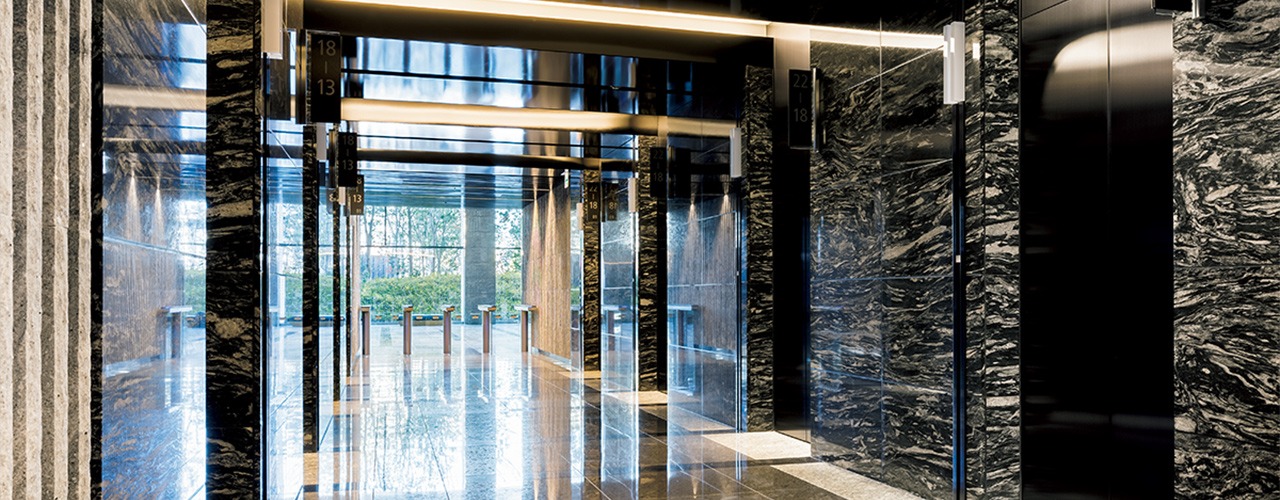

1階オフィス用エレベーター乗場からエントランスホールを見る(エレベーター:No. EV9-16)

施設概要

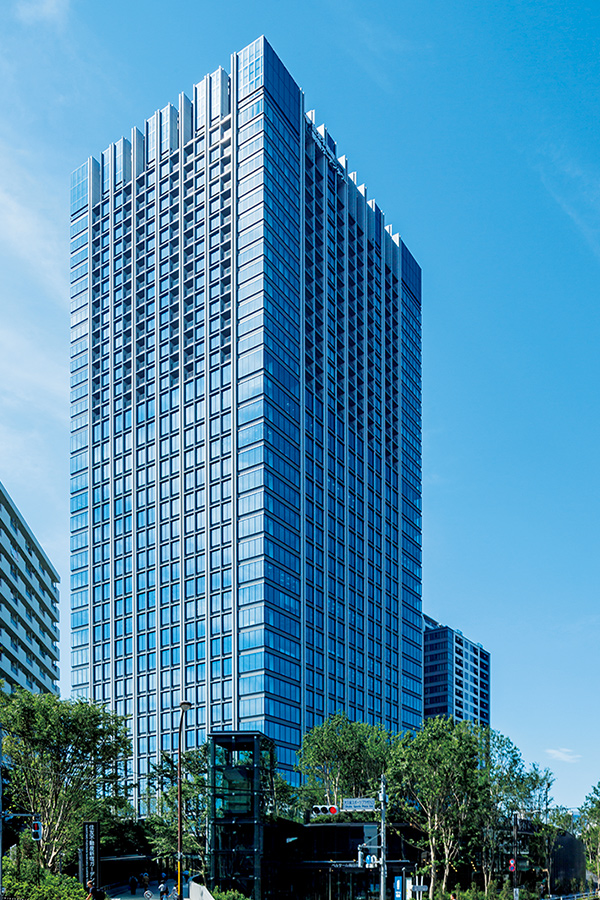

東京・高田馬場の戸山公園に隣接する都市開発計画で、賃貸住宅とオフィス、イベントホールが入る地上37階建ての超高層ビル。周辺は公園や大学の緑が多い地域で、敷地にも大規模な緑地を整備し、緑のネットワークがつくられている。

ギャラリー

Main specification

Elevator

Year of Completion 2016 / Elevator 30 units

Car No. EV1-4 EV5-8 EV9-12 EV13-16 EV17-20 EV21-24
Use Passenger Passenger Passenger Passenger Passenger Passenger
Capacity (kg) 1,600 1,600 1,600 1,600 900 900
Persons 24 24 24 24 13 13
Speed (m/min) 240 240 240 240 150 120
Units 4 4 4 4 4 4
Stops 9 13 11 11 4 15
Service Floor EV2-4: 1-9
EV1: B1, 1-9
EV6-8: 1-13
EV5: B1, 1-13
EV10-12: 1, 13-22
EV9: B1, 1, 13-22
EV14-16: 1, 13-22
EV13: B1, 1, 13-22
B2, B1, 1, 23 23-37
Notes EV1:
Handicapped
EV5:
Handicapped
EV9:
Handicapped
EV13:
Handicapped
Shuttle,
EV20: Handicapped
EV24:
Handicapped
Car No. EV25 EV26 EV27, 28 E1 E2
Use Passenger Passenger Service Service/Firefighting Service/Firefighting
Capacity (kg) 1,450 1,450 1,300 2,000 1,700
Persons 22 22 20 26 26
Speed (m/min) 60 60 45 180 180
Units 1 1 2 1 1
Stops 2 2 3 39 39
Service Floor B2, B1 B1, 1 B2, B1, 1 B2, B1, 1-37 B2, B1, 1-37

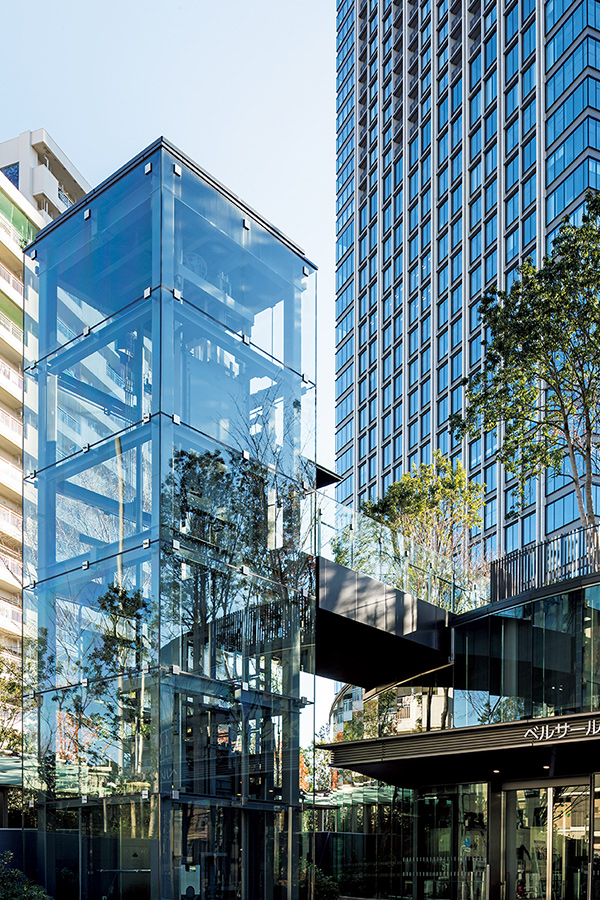

Notes Observation Observation   Handicapped Handicapped

Elevator A3

Year of Completion 2016 / Elevator 1 units

Car No. EV1 Use Passenger
Capacity (kg) 900 Persons 13
Speed (m/min) 45 Units 1
Stops 3 Service Floor 1-3
Notes Handicapped

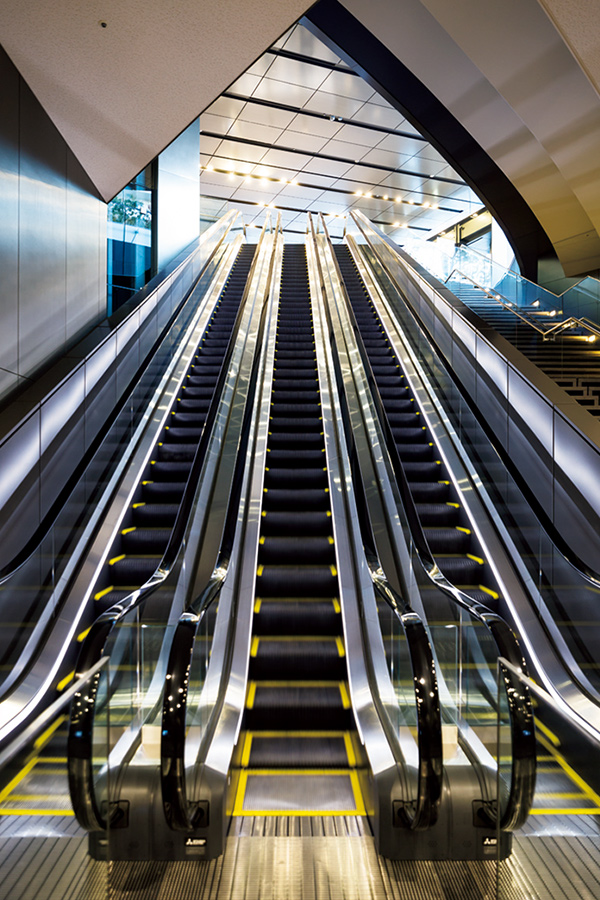

Escalator

Year of Completion 2016 / Escalator 5 units

Car No. ES1, 2 ES3-5
Type S600 S600
Speed (m/min) 30 30
Service Floor B2-1 B2-B1
Rise (mm) 13,049 8,393
Angle 30 30
Units 2 3

施設概要

施設画像

【所在地】東京都新宿区
【設計】株式会社 日建設計
