機械室レス・エレベーター AXIEZ （大容量）
オフィスエントランス（エレベーター：No. OF-06～17）
導入された製品・ソリューション
施設概要
東京駅八重洲口に近接する、既存ビル2棟の一体的な建て替え。北側の本館（オフィス棟）と南側の南館が低層部で接続している。本館エントランス外観は、旧ビルのイメージを継承し、黒い花崗岩を使用している。
ギャラリー
-

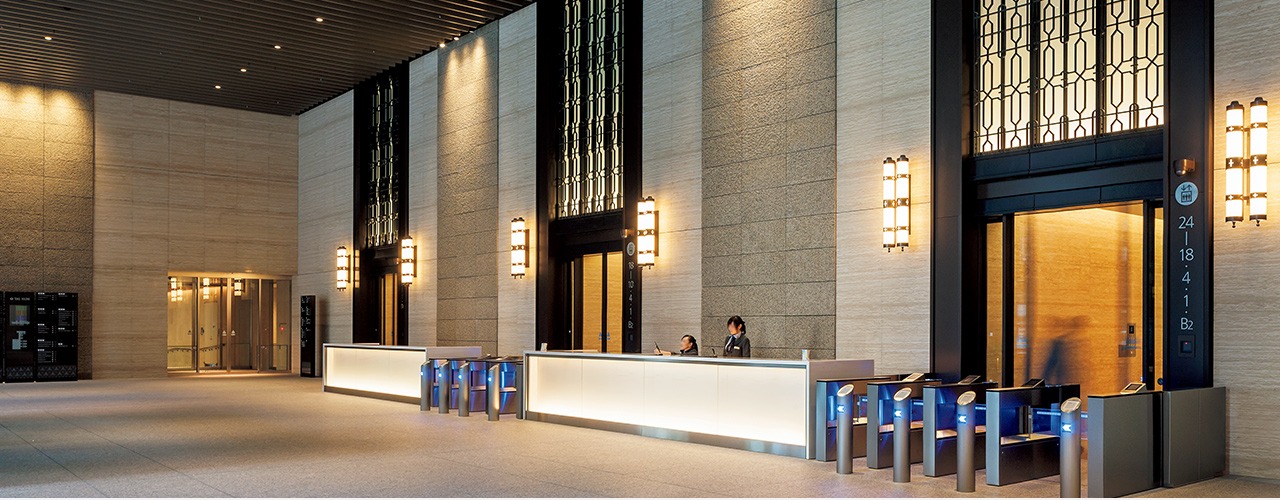

オフィスエントランス（エレベーター：No. OF-06～17） -
1階エレベーター乗場。三方枠は壁面におさめられ、幕板と乗場扉だけが見える（エレベーター：No. OF-06～11） -

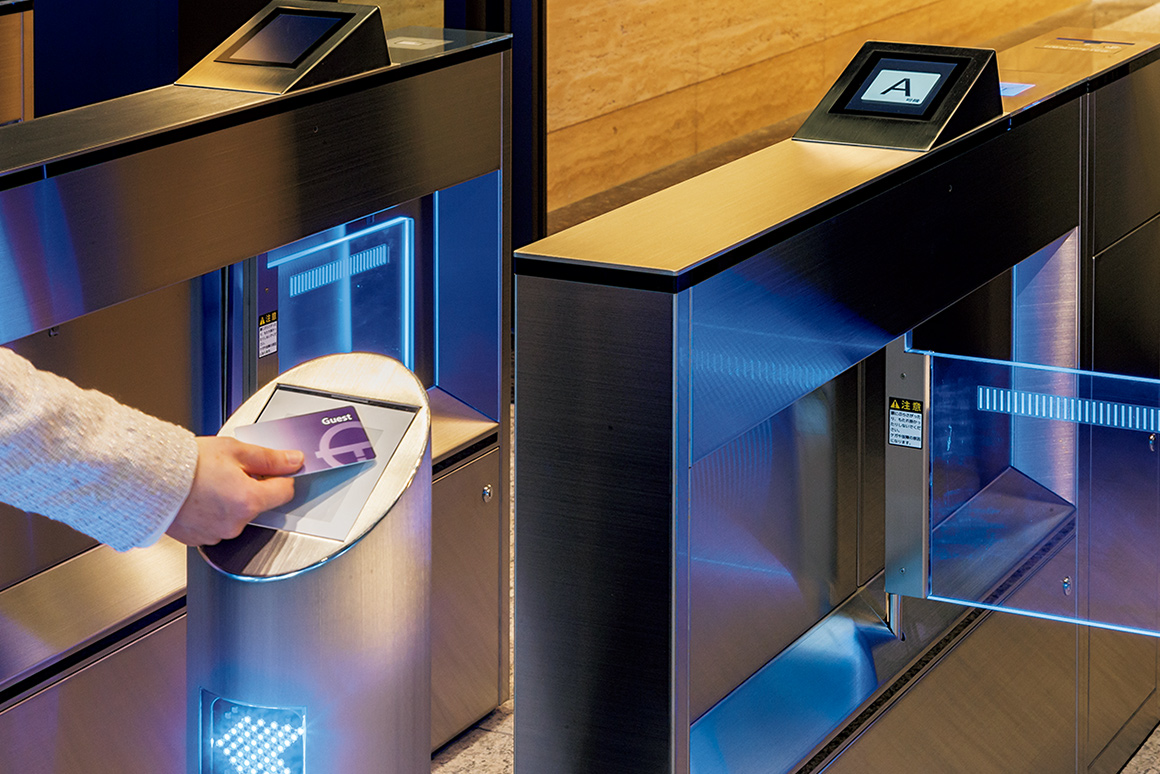

セキュリティカードをかざすと、割り当てられたエレベーターの号機が表示される（エレベーター：No. OF-06～11） -

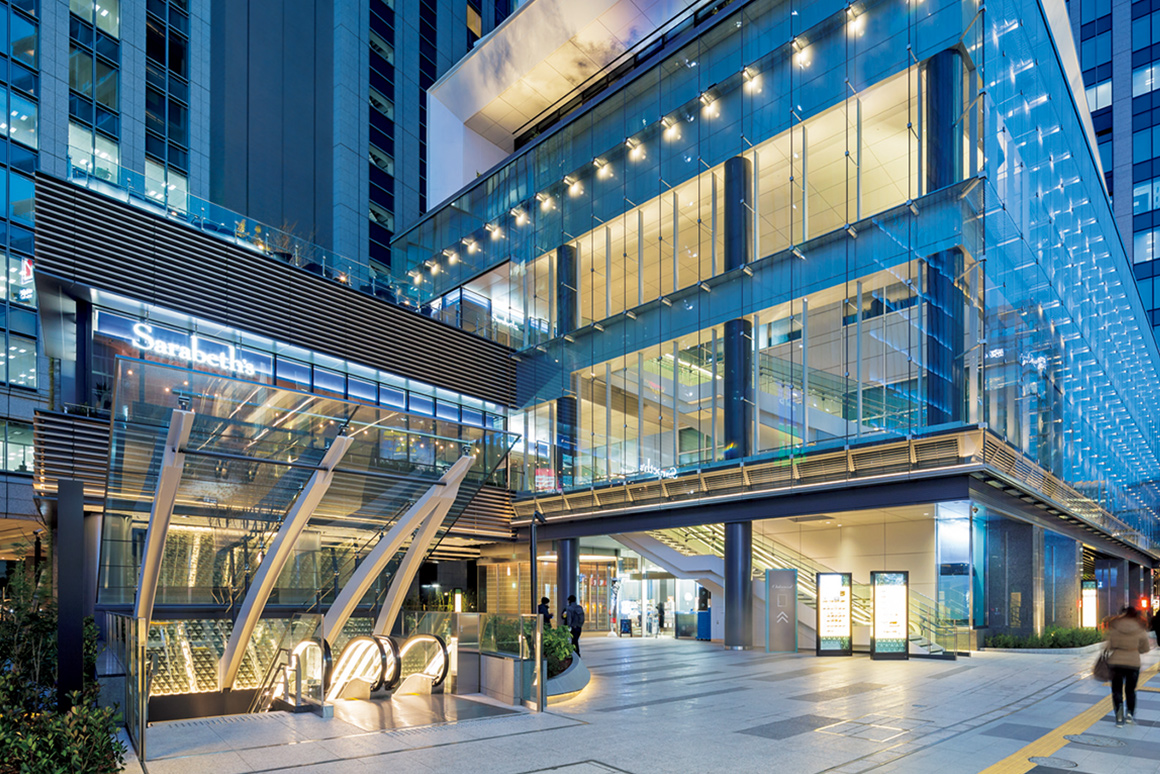

南館の手前の広場に設けられたエスカレーター（エスカレーター：No. SAESC-1-1, 2） -

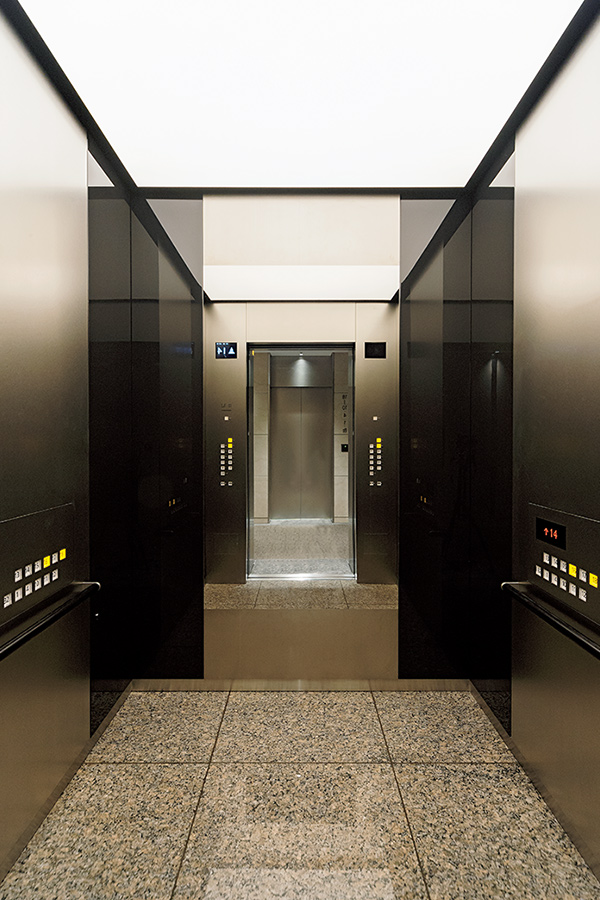

かご室（エレベーター：No. OF-06～11） -

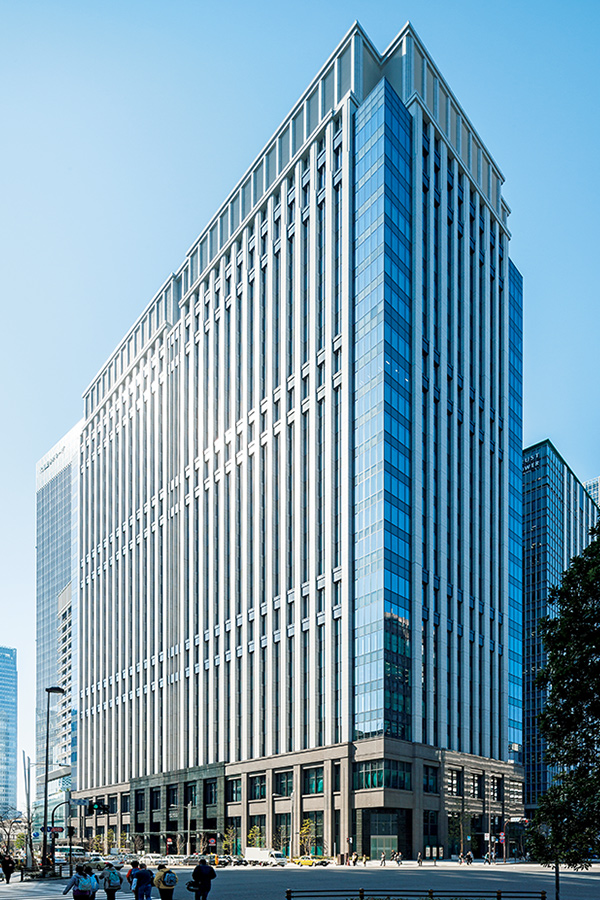

外観
Main specification
Elevator
Year of Completion 2015 / Elevator 17 units
| Car No. | OF-06～11 | OF-12～17 | OF-19 | SA-03, 04 | SA-01 | SA-05 |
|---|---|---|---|---|---|---|
| Use | Passenger | Passenger | Passenger | Passenger | Service/Firefighting | Service |
| Capacity (kg) | 1,700 | 1,700 | 1,000 | 1,000 | 2,100 | 1,150 |
| Persons | 26 | 26 | 15 | 15 | 17 | 17 |
| Speed (m/min) | 240 | 240 | 60 | 105 | 120 | 105 |
| Units | 6 | 6 | 1 | 2 | 1 | 1 |
| Stops | 12 | 11 | Front: 2, Rear: 1 | 14 | 23 | 8 |
| Service Floor | OF-06,11: B2, 1, 4, 10-18 OF-07～10: 1, 4, 10-18 | OF-12, 17: B2, 1, 4, 10, 18-24 OF-13～16: 1, 4, 10, 18-24 | Front: B2, 1 Rear: B1 | 6-19 | B3-B1, 1-20 | B2, B1, 1-6 |
| Notes | Handicapped, DOAS | Handicapped, DOAS | Handicapped, Two-gate | Handicapped | Handicapped |
Escalator
Year of Completion 2015 / Escalator 10 units
| Car No. | SBESC-1-1, 2 | SBESC-1-3, 4 | SAESC-1-1, 2 | SAESC-2-1～4 |
|---|---|---|---|---|
| Type | S1000 | S1000 | S600 | S600 |
| Speed (m/min) | 20/30 | 20/30 | 20/30 | 20/30 |
| Service Floor | B1-1 | B2-B1 | B1-1 | 1-2, 2-3 |
| Rise (mm) | 6,600 | 6,300 | 5,946 | SAESC-2-1, 2: 6,200 SAESC-2-3, 4: 6,000 |
| Angle | 30 | 30 | 30 | 30 |
| Units | 2 | 2 | 2 | 4 |
施設概要
【所在地】東京都千代田区
【設計】株式会社 三菱地所設計
