三菱機械室レス・エレベーター AXIEZ-LINKs

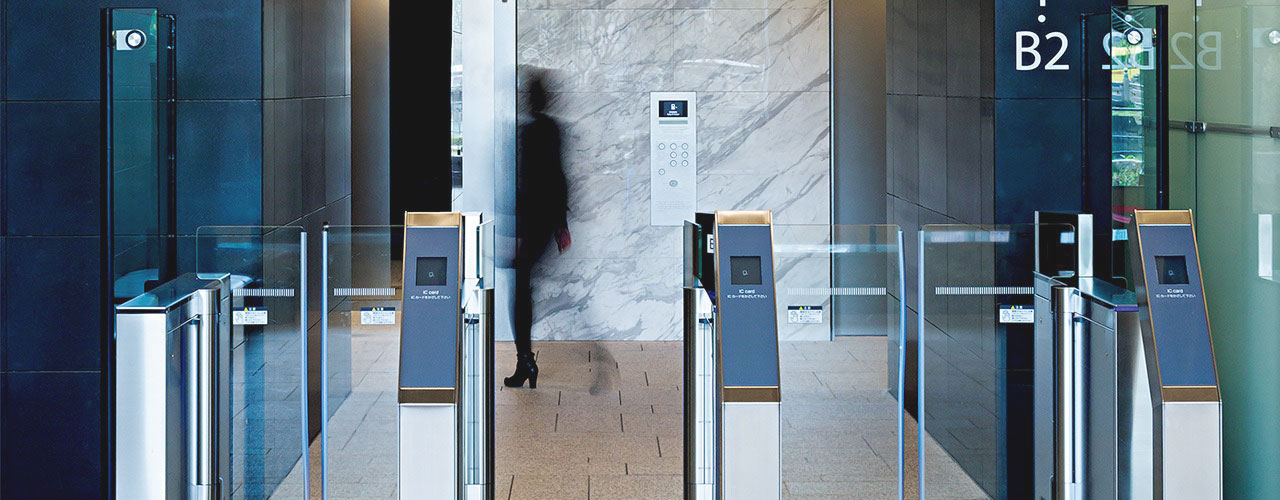

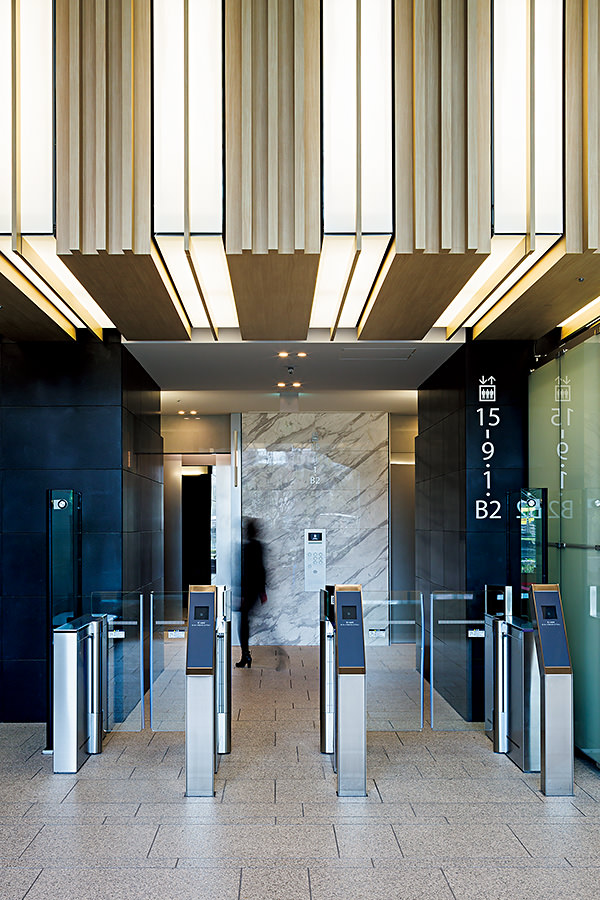

エントランスホールから中層用エレベーター乗場を見る。セキュリティーと連動した行先予報システムが採用されている（エレベーター：No. EV-M1-3）
施設概要
皇居外苑の和田倉濠のほとりに建つ、超高層オフィスビル。地下1階から3階までは商業ゾーンと貸し会議室、4階から22階にはテナントオフィスが入る。さまざまな環境配慮技術を用い、アメリカの LEEDゴールド認証を取得している。
ギャラリー
-
エントランスホールから中層用エレベーター乗場を見る。セキュリティーと連動した行先予報システムが採用されている（エレベーター：No. EV-M1-3） -
エレベーター乗場。三方枠に設けられたアクリルのホールランタンは、号機表示を挟んで上下が点灯する（エレベーター：No. EV-M1-3） -

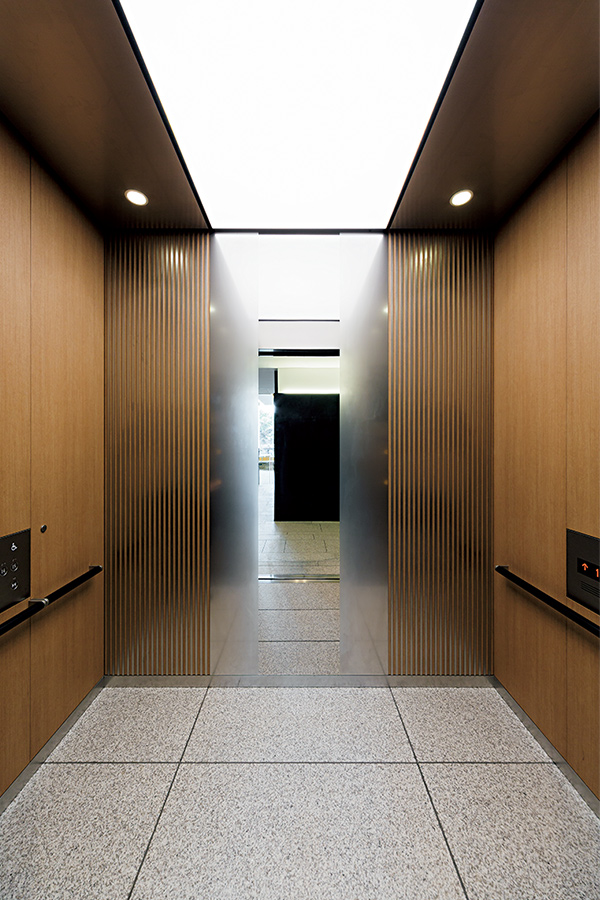

かご室。背面の壁に金属の縦格子が設けられている（エレベーター：No. EV-M3） -

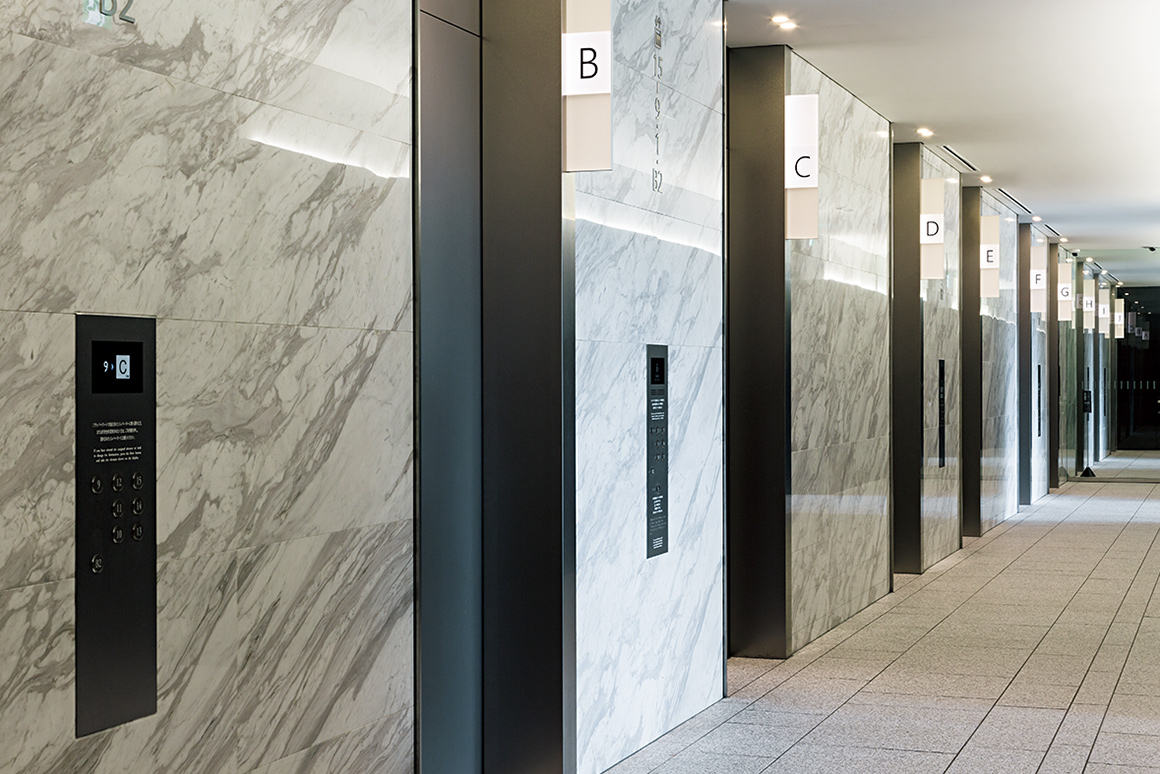

乗場。10基のエレベーターが片側一列にまとめられている（エレベーター：No. EV-M1-3, H1-4, L1-3） -

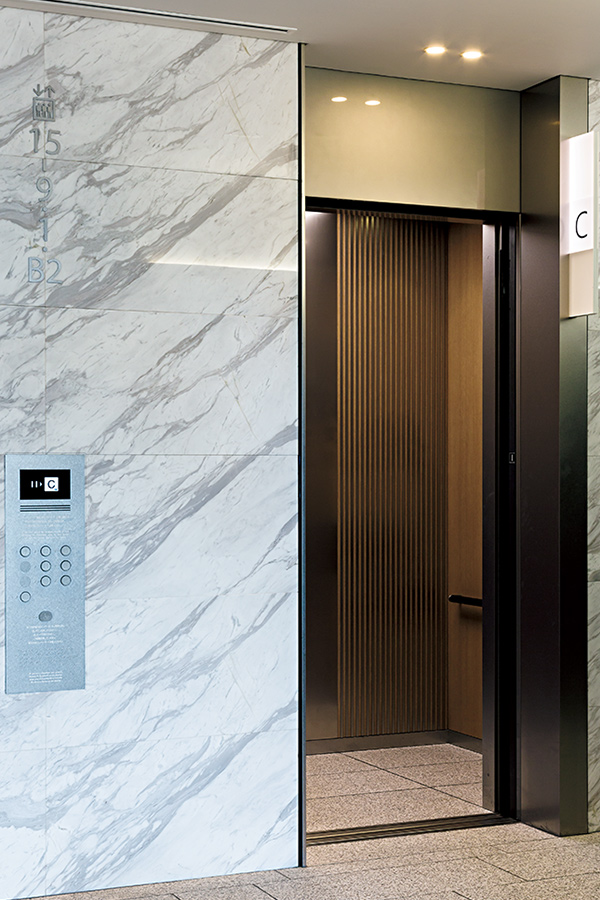

乗場からかご室を見る（エレベーター：No. EV-C1, 2） -

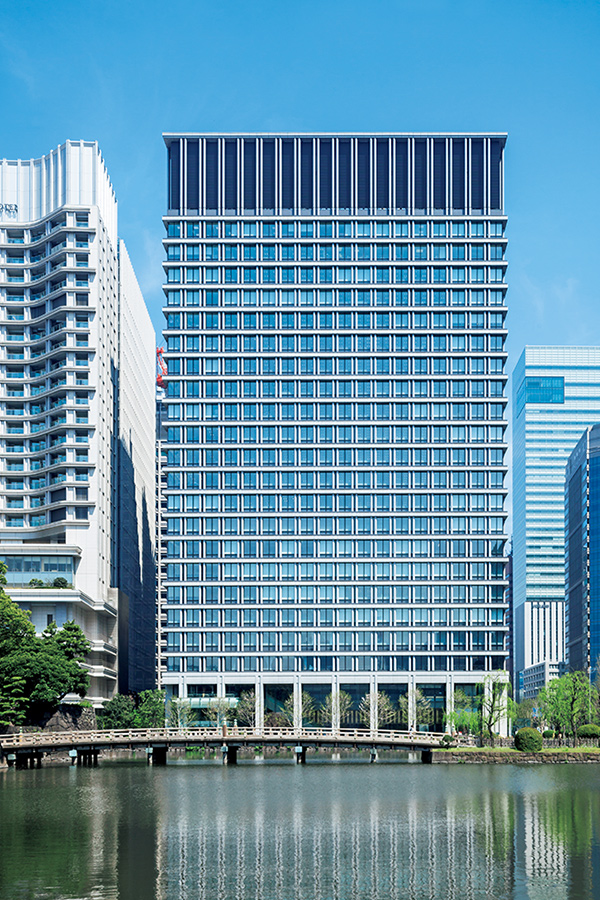

外観
Main specification
Elevator
Year of Completion 2014 / Elevator 16 units
| Car No. | EV-L1-3 | EV-M1-3 | EV-H1-4 | EV-E1 |
|---|---|---|---|---|
| Use | Passenger | Passenger | Passenger | Service/Firefighting |
| Capacity (kg) | 1,600 | 1,600 | 1,600 | 2,000 |
| Persons | 24 | 24 | 24 | 30 |
| Speed (m/min) | 150 | 210 | 300 | 120 |
| Units | 3 | 3 | 4 | 1 |
| Stops | EV-L1, L2: 10, EV-L3: 11 | EV-M1, M2: 10, EV-M3: 11 | EV-H1-3: 12, EV-H4: 13 | 26 |
| Service Floor | EV-L1, L2: B1, 1, 3-10 EV-L3: B2, B1, 1, 3-10 | EV-M1, M2: B1, 1, 3, 9-15 EV-M3: B2, B1, 1, 3, 9-15 | EV-H1-3: B1, 1, 3, 9, 15-22 EV-H4: B2, B1, 1, 3, 9, 15-22 | B3-B1, 1, M2, 2-22 |
| Notes | EV-L3: Handicapped, DOAS | EV-M3: Handicapped, DOAS | EV-H4: Handicapped, DOAS |
| Car No. | EV-E2 | EV-C1, C2 | EV-C3 | EV-C4 |
|---|---|---|---|---|
| Use | Service/Firefighting | Passenger | Service | Passenger |
| Capacity (kg) | 3,000 | 1,000 | 1,000 | 1,000 |
| Persons | 30 | 15 | 15 | 15 |
| Speed (m/min) | 120 | 60 | 60 | 60 |
| Units | 1 | 2 | 1 | 1 |
| Stops | 26 | 5 | 6 | Front: 1, Rear: 2 |
| Service Floor | B3-B1, 1, 2-22, PH1 | B2, B1, 1, 2, 3 | B2, B1, 1, M2, 2, 3 | Front: B2, Rear: B1, 1 |
| Notes | Observation, EV-C2: Handicapped | Handicapped | Observation, Handicapped, Two-gate |
施設概要
【所在地】東京都千代田区
【設計】株式会社 日建設計
