エスカレーター

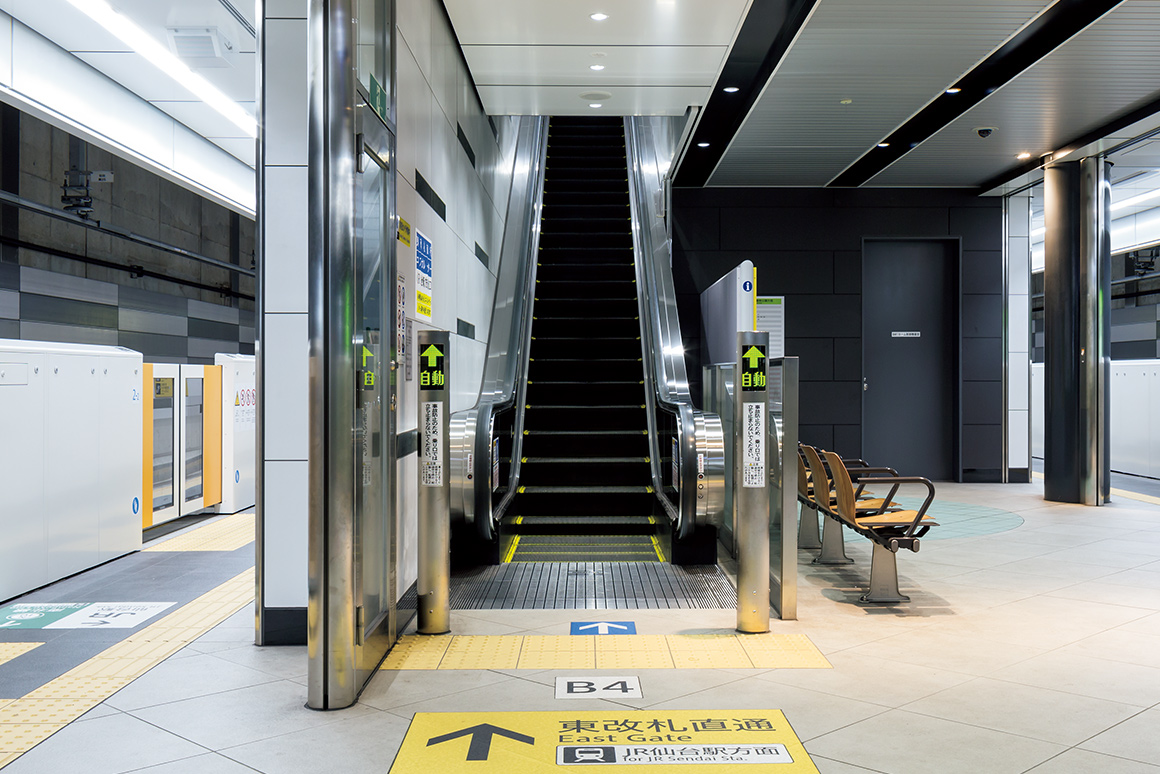

地下4階の仙台市交通局東西線ホームのエスカレーター乗場を見る(エスカレーター:No. ES-16)

施設概要

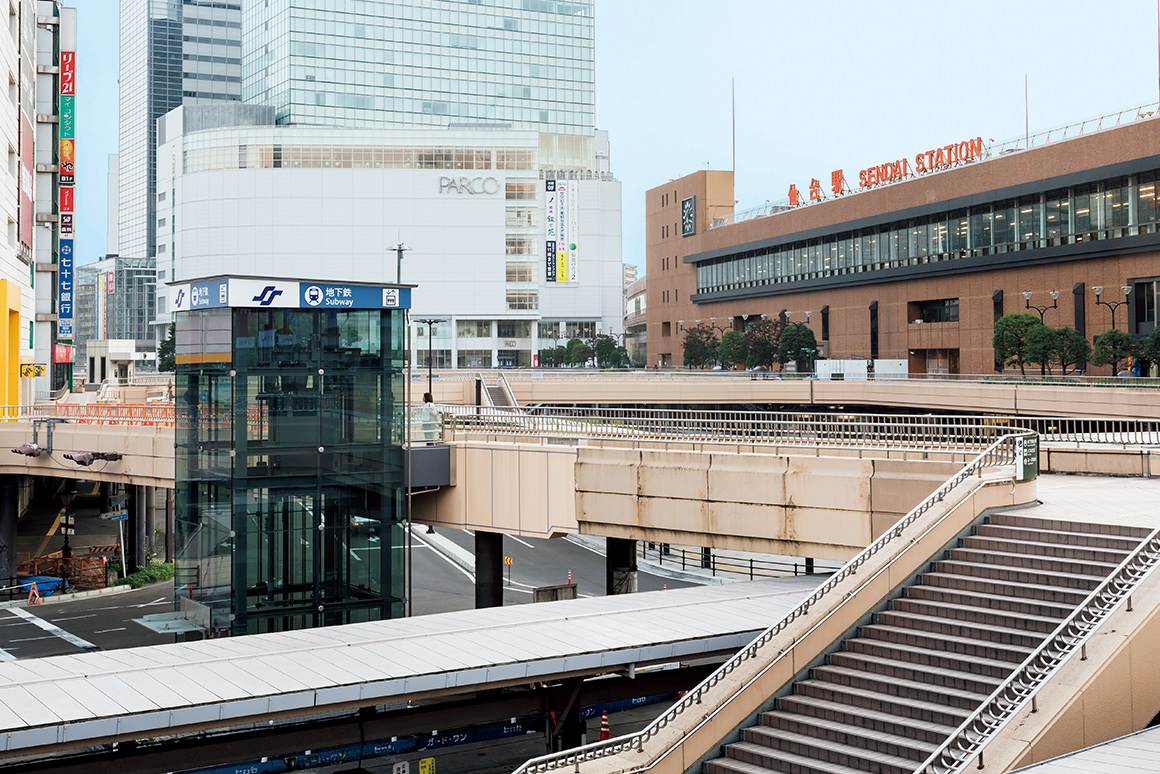

2015年に開業した仙台市地下鉄東西線の仙台駅。南北線やJR各線との乗り換えができる。南北線の下層で交差するような位置に設けられており、コンコースが地下1階、南北線のりかえ階が地下2階、ホームが地下4階となる。

ギャラリー

Main specification

Elevator

Year of Completion 2015 / Elevator 5 units

Car No. EV-1 EV-2 EV-3 EV-4 EV-5
Use Passenger Passenger Passenger Passenger Passenger
Capacity (kg) 1,200 900 1,200 1,200 900
Persons 18 13 18 18 13
Speed (m/min) 60 45 60 60 60
Units 1 1 1 1 1
Stops 2 Front: 1, Rear: 1 Front: 2, Rear: 1 Front: 2, Rear: 2 Front: 2, Rear: 2
Service Floor B1, 1 Front: B1,
Rear: MB1
Front: B1, 2,
Rear: 1
Front: B4, B2,
Rear: B3, B1
Front: B4, B2,
Rear: B3, B1
Notes Handicapped Handicapped,
Two-gate
Handicapped,
Two-gate
Handicapped,
Two-gate
Handicapped,
Two-gate

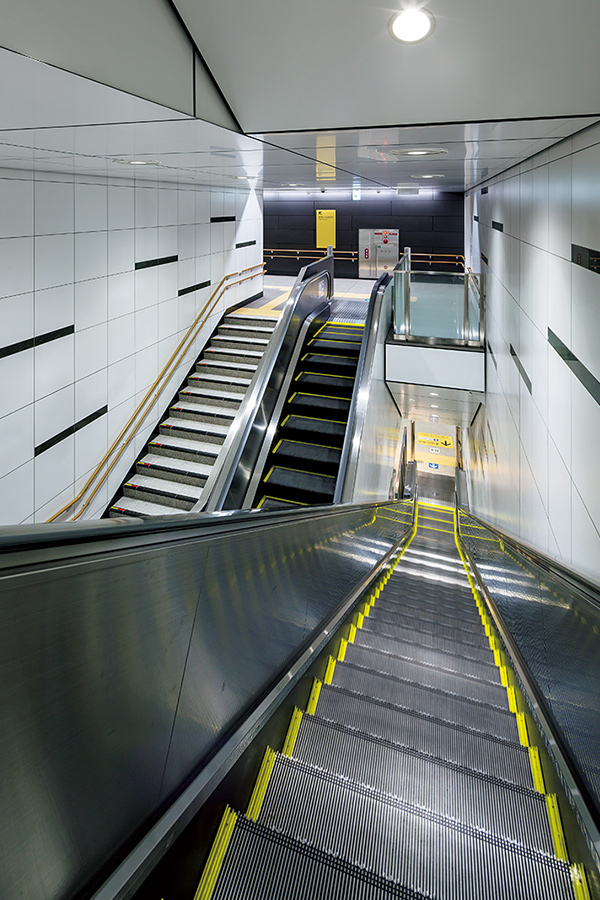

Escalator

Year of Completion 2015 / Escalator 18 units

Car No. ES-1, 2 ES-3, 4 ES-5, 6 ES-7, 8 ES-9, 10 ES-11, 12 ES-13,
14, 15
ES-16 ES-17 ES-18
Type S1000 S1000 S1000 S1000 S1000 S1000 S1000 S1000 S1000 S1000
Speed (m/min) 30 30 30 30 30 30 30 30 30 30
Service Floor MB1-1 B1-MB1 B1-1 B2-B1 B4-B2 B2-B1 B4-B2 B4-B1 B3-B1 B4-B3
Rise (mm) 4,800 4,100 6,500 4,700 13,400 3,600 13,500 18,000 11,900 6,100
Angle 30 30 30 30 30 30 30 30 30 30
Units 2 2 2 2 2 2 3 1 1 1

施設概要

施設画像

【所在地】宮城県仙台市
【設計】株式会社 大建設計
