三菱機械室レス・エレベーター AXIEZ-LINKs

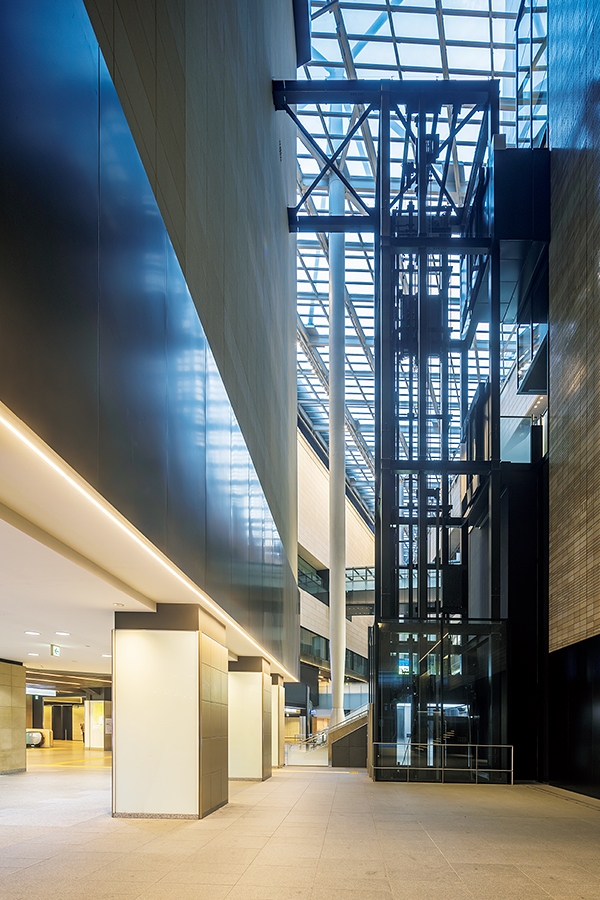

1階北側のエントランスに設けられたシースルーエレベーター。奥の吹き抜け空間は南海なんば駅のコンコースに繋がるアプローチ（エレベーター：No. NP2）
導入された製品・ソリューション
施設概要
大阪府・大阪市の南海なんば駅に直結する、地上31階、地下2階建ての高さ約150mの超高層複合ビル。オフィスや商業施設、メディカルセンター、コンベンションホールなどが入る。1階でなんばCITYと大阪メトロなんば駅、2階でなんばパークス、3階で南海なんば駅、5階で高島屋大阪店、6階でスイスホテル南海大阪に接続する。
ギャラリー
-
1階北側のエントランスに設けられたシースルーエレベーター。奥の吹き抜け空間は南海なんば駅のコンコースに繋がるアプローチ（エレベーター：No. NP2） -

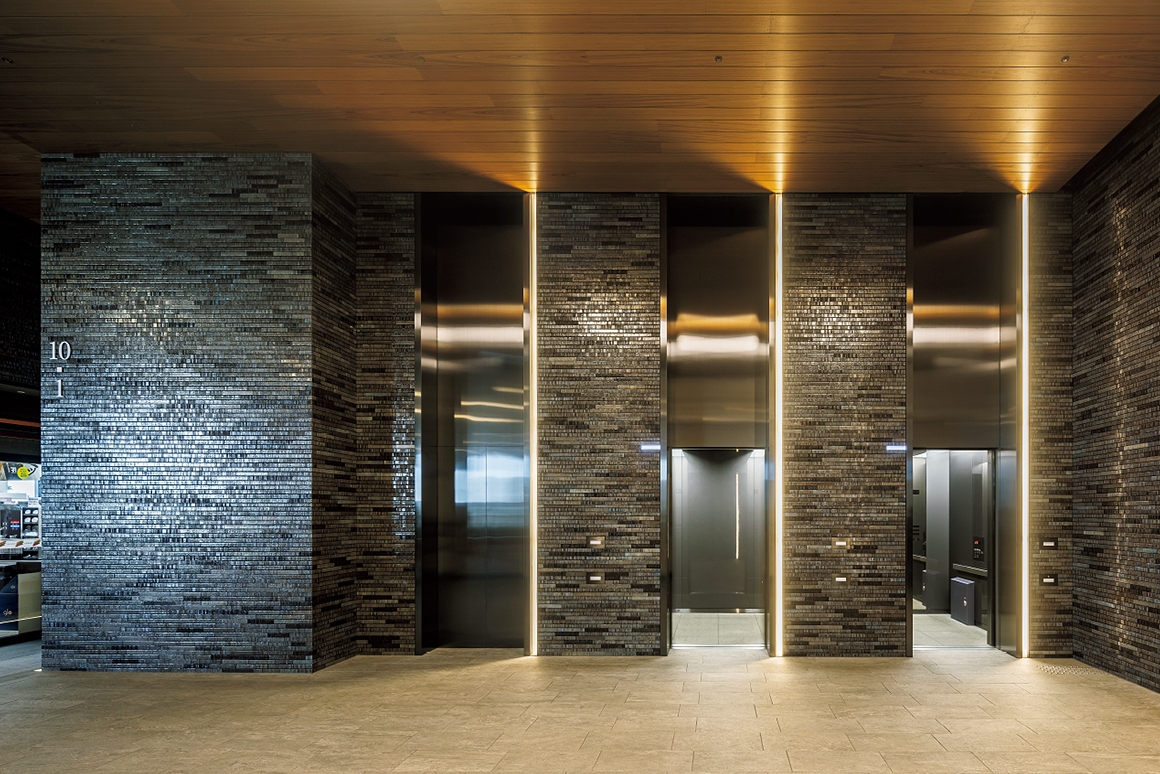

10階オフィススカイロビーのオフィス用シャトルエレベーター乗場。タイル貼りの乗場壁に合わせたホールランタンと乗場ボタンのデザイン（エレベーター：No. OS1～6） -

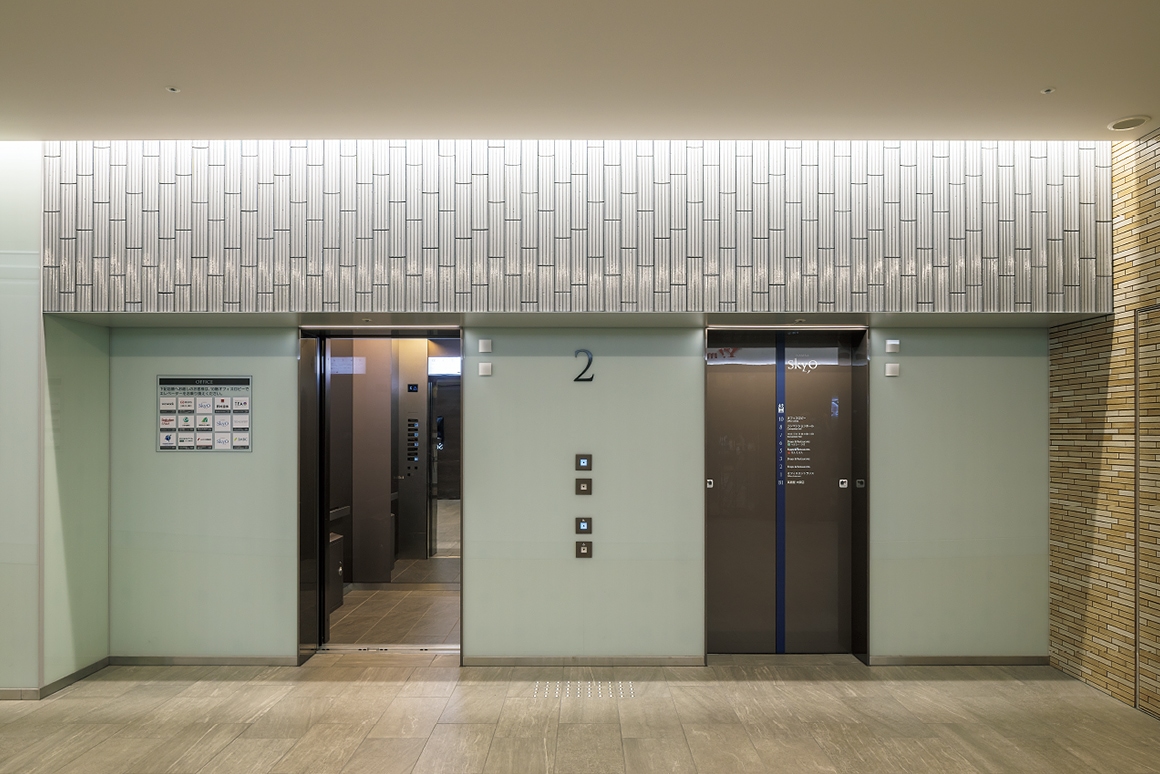

2階の商業用エレベーター乗場（エレベーター：No. R1, R2） -

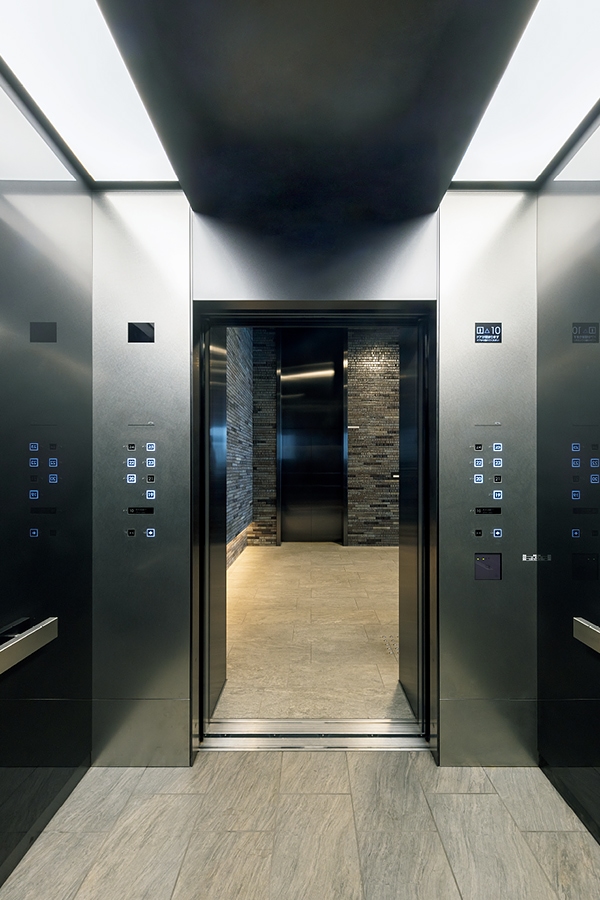

オフィス用エレベーターかご室（エレベーター：No. O-M2） -

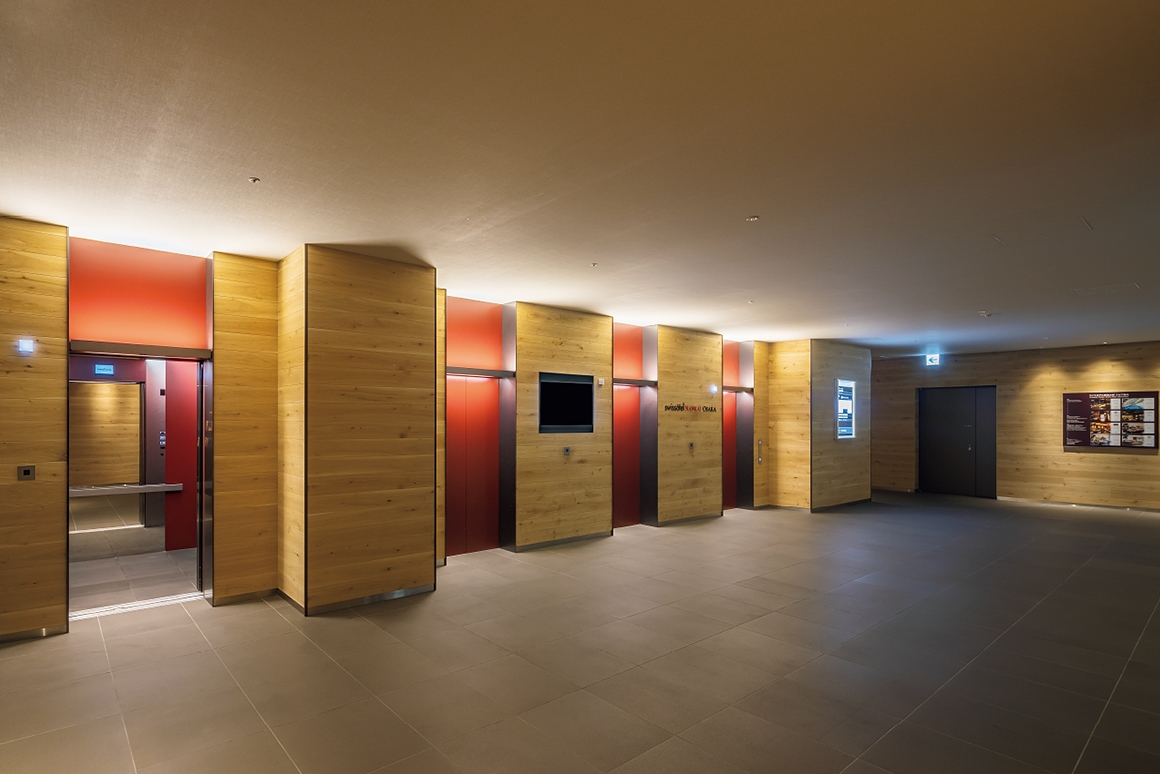

1階のホテル用エレベーター乗場（エレベーター：No. HS1～4） -

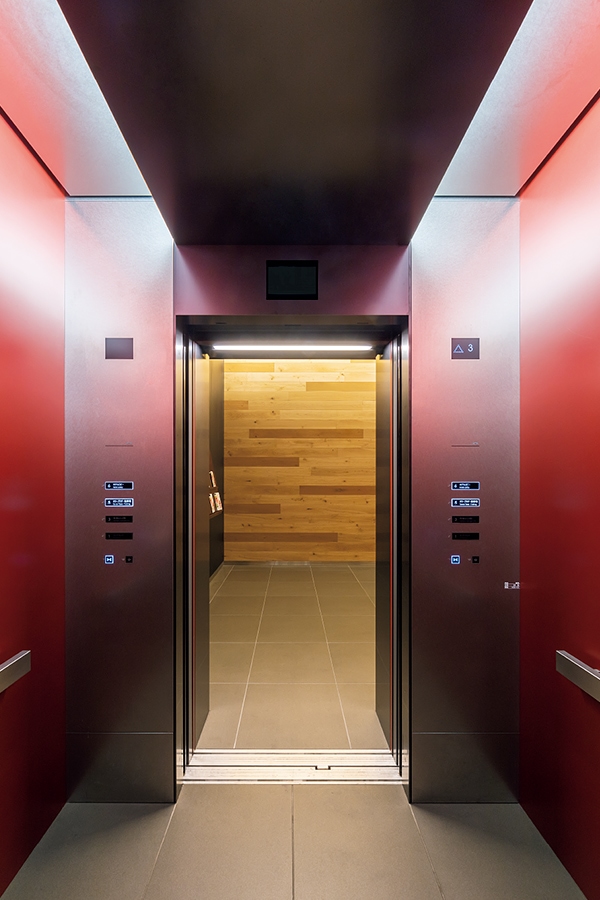

ホテル用エレベーターかご室（エレベーター：No. HS4） -

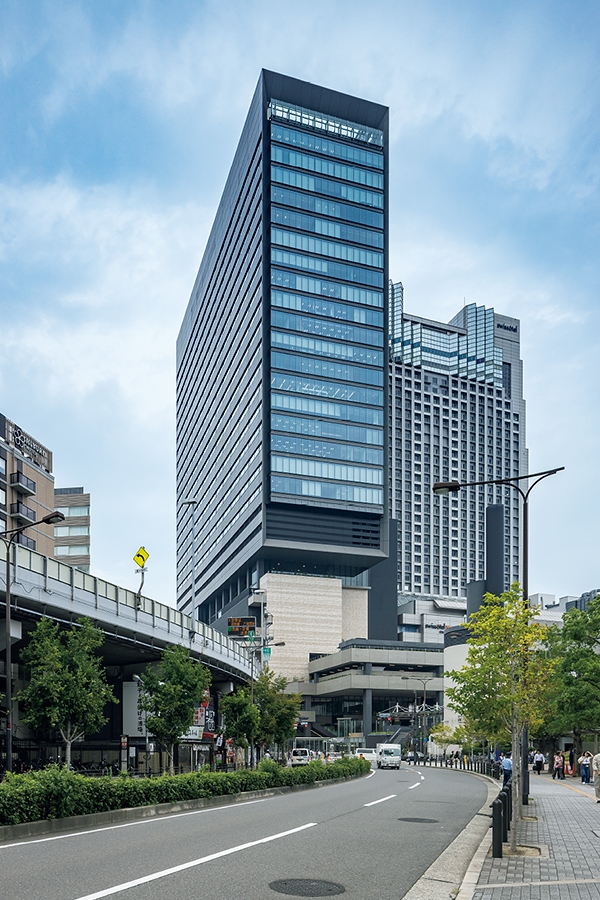

外観
主な仕様
エレベーター
竣工 2018年 / 総台数 31台
| バンク | オフィスローカル | オフィスシャトル | ホテル | 商業用 | 商業用 |
|---|---|---|---|---|---|
| 号機 | O-L1～4, O-M1～4, O-H1～4 | OS1～6 | HS1～4 | R1, R2 | M1 |
| 用途 | 乗用 | 乗用 | 乗用 | 乗用 | 乗用 |
| 積載質量（Kg） | 1,600 | 1,600 | 1,600 | 1,300 | 900 |
| 定員（人） | 24 | 24 | 24 | 20 | 13 |
| 速度（m/min） | O-L1～4: 150, O-M1～4: 210, O-H1～4: 300 | 210 | 90 | 90 | 90 |
| 台数 | 12 | 6 | 4 | 2 | 1 |
| 停止階数 | O-L1～4: 8, O-M1～4: 8, O-H1～4: 7 | OS1～3: 3, OS4～6: 2 | 4 | 9 | 5 |
| サービス階 | O-L1～4: 10, 13-19, O-M1～4: 10, 19-25,O-H1～4: 10, 25-30 | OS1～3: 1, 3, 10, OS4～6: 1, 10 | 1, 3, 5-6 | B1, 1-3, 5-8, 10 | B2, 1, 3, 9, 10 |
| 備考 | O-L2, O-M2, O-H2: 身障者用 | シャトルエレベーター、OS3: 身障者用 | HS4: 身障者用 | 身障者用 | 身障者用 |
| バンク | 商業用（後方用） | VIP用 | 非常用兼後方用 | バリアフリー用 |
|---|---|---|---|---|
| 号機 | S1, S2 | VIP | E1, E2 | NP2 |
| 用途 | 人荷用 | 乗用 | 人荷用兼非常用 | 人荷用 |
| 積載質量（Kg） | 1,600 | 1,000 | 2,000 | 1,600 |
| 定員（人） | 24 | 15 | 30 | 24 |
| 速度（m/min） | 90 | 90 | 150 | 90 |
| 台数 | 2 | 1 | 2 | 1 |
| 停止階数 | S1: 10, S2: 9 | 4 | 32 | 3 |
| サービス階 | S1: B2-B1, 1-3, 5-9, S2: B2-B1, 1-3, 5-8 | 6, 7, 9,10 | B2-B1, 1-3, 5-31 | 正面：1、 背面：3, 5 |
| 備考 | 身障者用 | 身障者用、2方向出入口、シースルーエレベーター |
エスカレーター
竣工 2018年 / 総台数 9台
| 号機 | ESC C1〜C3 | ESC R1〜R6 |
|---|---|---|
| 形式 | S1000 | S1000 |
| 速度（m/min） | 20/30 | 20/30 |
| サービス階 | ESC C1〜C2: 6-7, ESC C3: 7-8 | ESC R1, R2: 2-3, ESC R3, R4: 3-5, ESC R5, R6: 5-6 |
| 揚程（mm） | ESC C1〜C2: 4,500 ESC C3: 5,500 | ESC R1, R2: 4,700 ESC R3, R4: 6,190 ESC R5, R6: 4,700 |
| 角度 | 30 | 30 |
| 台数 | 3 | 6 |
施設概要
【所在地】大阪府大阪市
【設計】株式会社 大林組
