機械室レス・エレベーター AXIEZ-LINKs

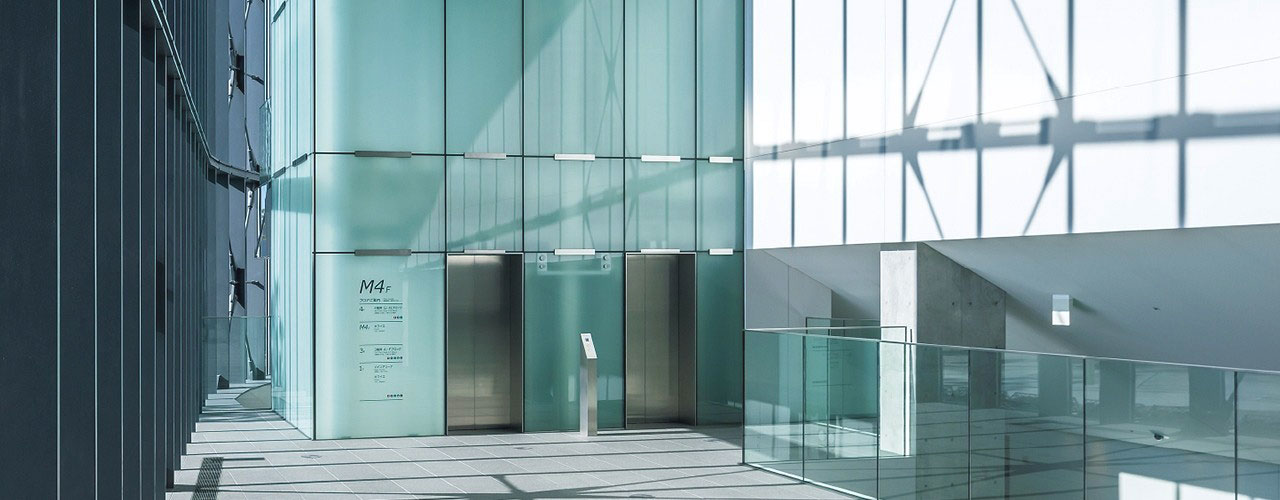

M4階メインアリーナ前のホワイエからエレベーター乗場を見通す（エレベーター：No. EV-A, B）
施設概要
東京都・調布市の味の素スタジアムの西側に建つメインアリーナ、サブアリーナ、プールからなる総合スポーツ施設。隣接する味の素スタジアムと建物高さを揃え、また連携した運営が可能となるように、ふたつの施設を接続するブリッジを新設している。
ギャラリー
-

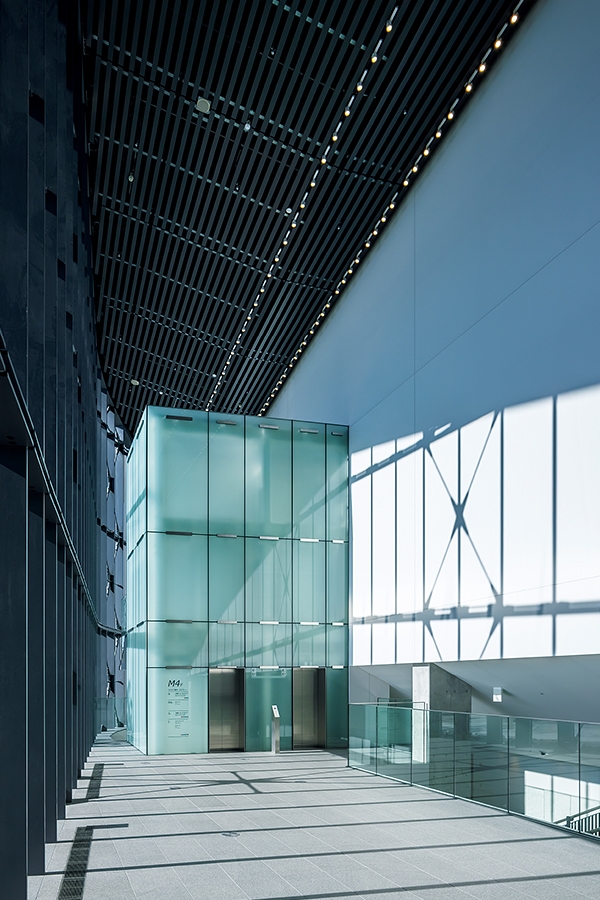

M4階メインアリーナ前のホワイエからエレベーター乗場を見通す（エレベーター：No. EV-A, B） -
4階エレベーター乗場からコンコース広場を見る（エレベーター：No. EV-A, B） -

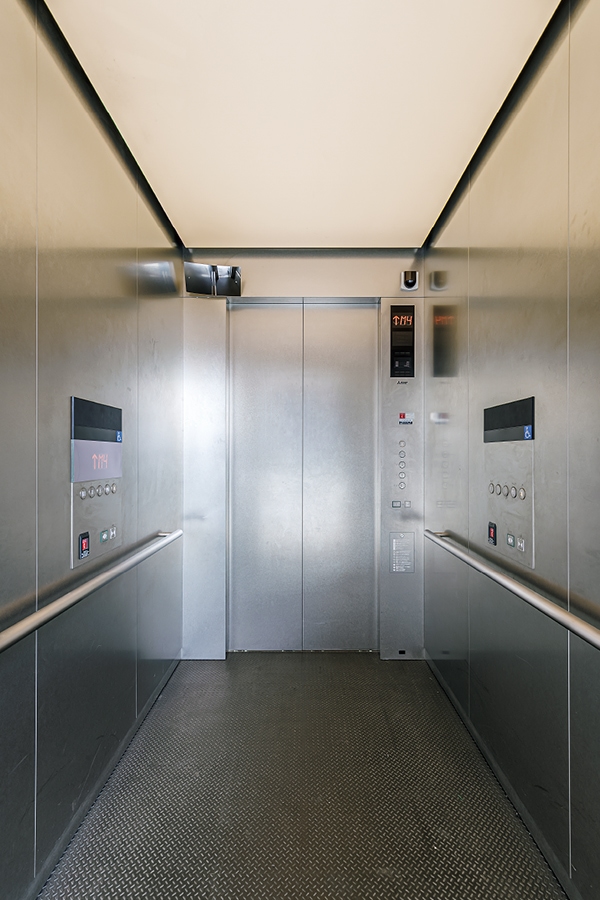

かご室。2方向出入口が採用されている（エレベーター：No. EV-A, B） -

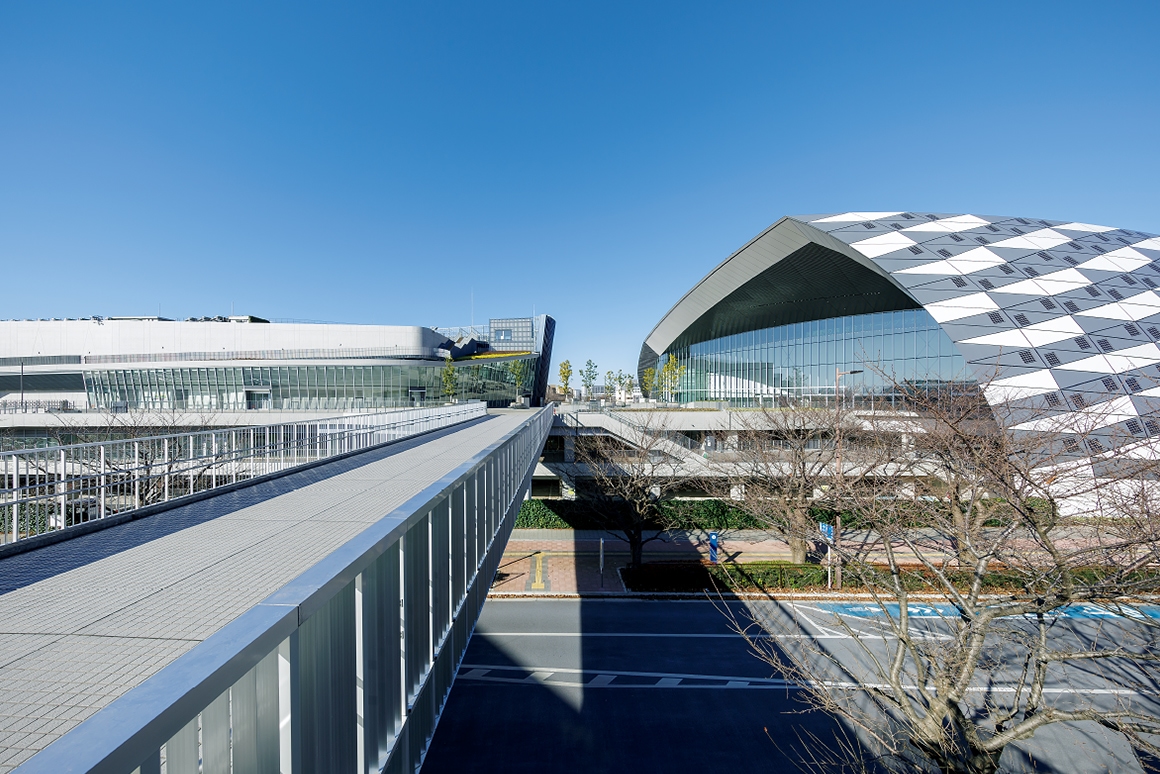

味の素スタジアムへ接続するブリッジから見る外観
主な仕様
エレベーター
竣工 2016年 / 総台数 8台
| 号機 | EV-1 | EV-2 | EV-3 | EV-A, B | EV-C | EV-D | EV-E |
|---|---|---|---|---|---|---|---|
| 用途 | 乗用 | 人荷用 | 人荷用 | 乗用 | 乗用 | 人荷用 | 乗用 |
| 積載質量（Kg） | 900 | 1,750 | 1,750 | 1,200 | 600 | 1,750 | 900 |
| 定員（人） | 13 | 26 | 26 | 18 | 9 | 26 | 13 |
| 速度（m/min） | 45 | 60 | 45 | 60 | 45 | 60 | 45 |
| 台数 | 1 | 1 | 1 | 2 | 1 | 1 | 1 |
| 停止階数 | 3 | 4 | 正面：3、 背面：2 |
正面：EV-A: 2, EV-B: 2、 背面：EV-A: 3, EV-B: 2 |
2 | 4 | 正面：1、 背面：1 |
| サービス階 | 1-3 | 1-3, 屋上 | 正面：1-3、 背面：M1, M2 |
正面：EV-A: 1, 3, EV-B: 1, 3、 背面：EV-A: B1, M2, 4, EV-B: M2, 4 |
1-2 | B1, 1, M2, 4 | 正面：1、 背面：M2 |
| 備考 | 身障者用 | 身障者用 | 身障者用、 2方向出入口 |
身障者用、 2方向出入口 |
身障者用、 2方向出入口 |
施設概要
【所在地】東京都調布市
【設計】株式会社 日本設計
