機械室レス・エレベーター AXIEZ （大容量）

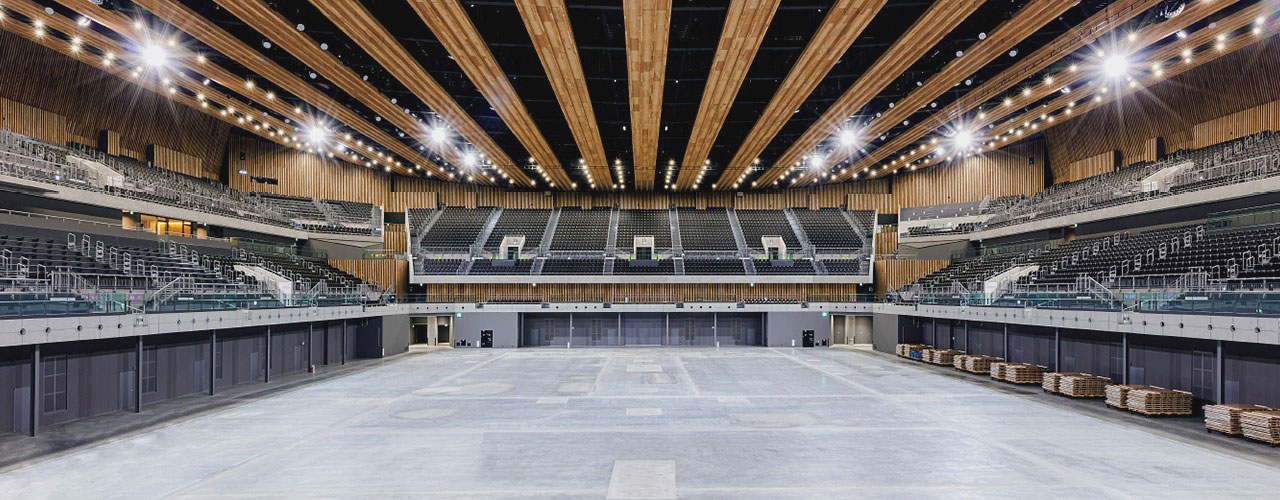

メインアリーナを見る。内側にくぼんだ弓形のトラス形状の屋根が架かる
導入された製品・ソリューション
施設概要
東京都・有明北地区に新しく整備されたアリーナ。メインアリーナは15,000席超の観客席が設けられているが、必要最小のコンコースを傾斜した外装で覆い、最小限のボリュームに抑えられている。メインアリーナの天井やコンコースの内装には木材が多用されている。
ギャラリー
-

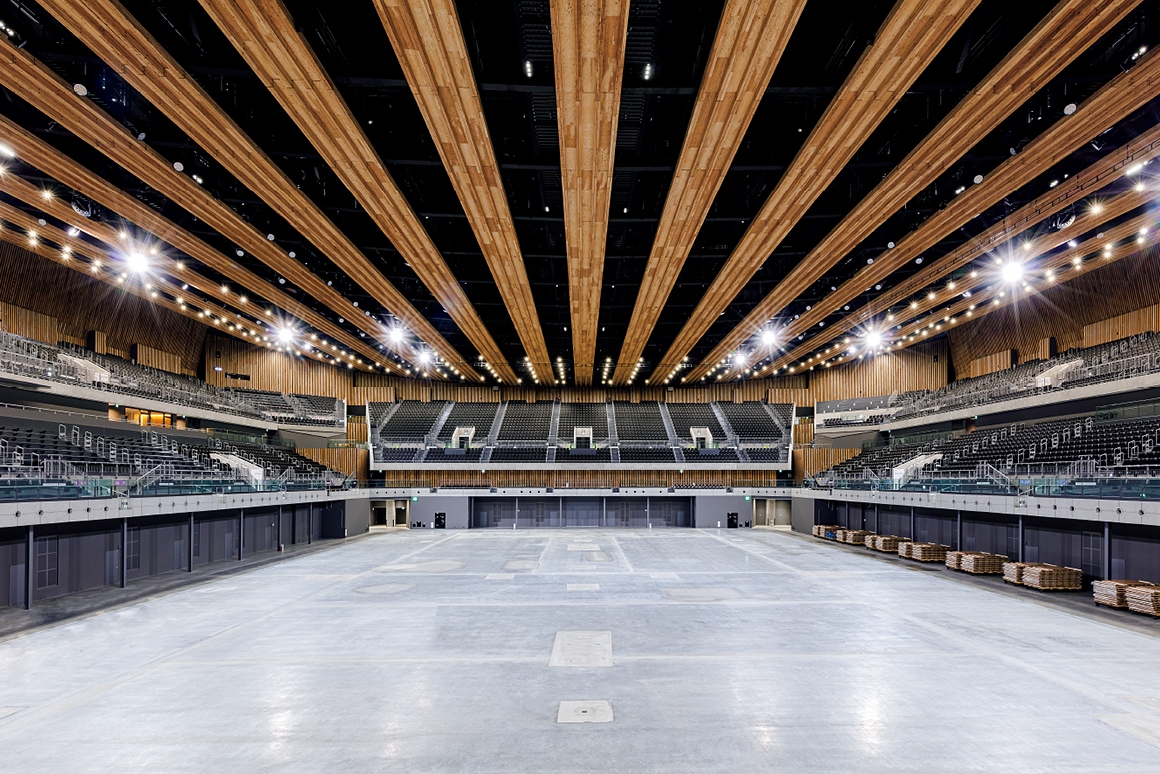

メインアリーナを見る。内側にくぼんだ弓形のトラス形状の屋根が架かる -

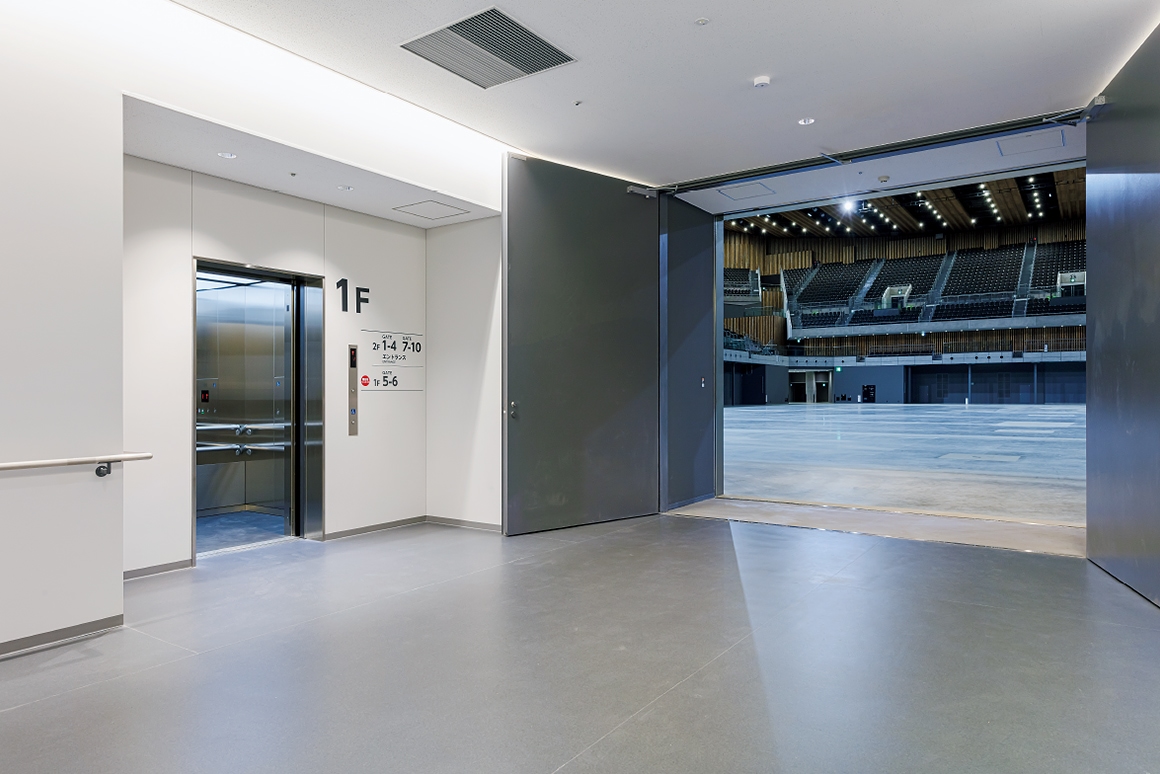

1階ホワイエのエレベーター乗場からメインアリーナを見る（エレベーター：No. 4） -

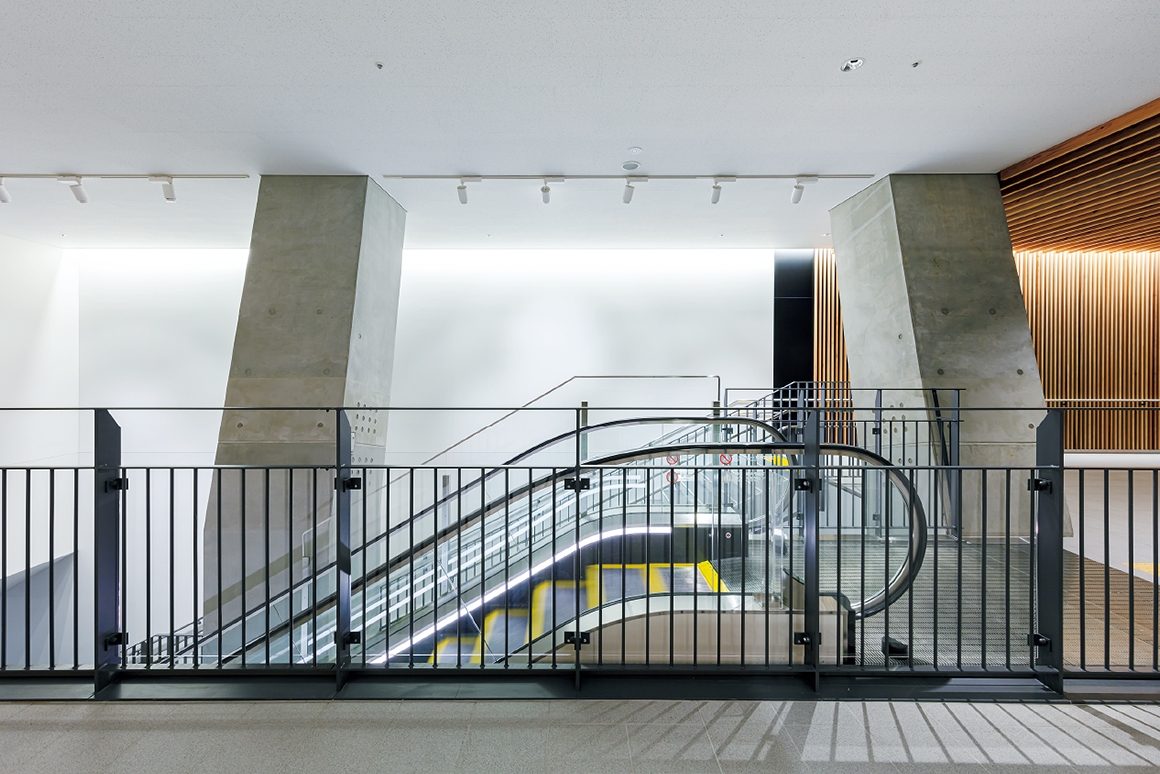

2階コンコースからエスカレーター乗場を見る。コンコースの壁面や天井仕上げには木材が多用されている（エスカレーター：No. 1） -

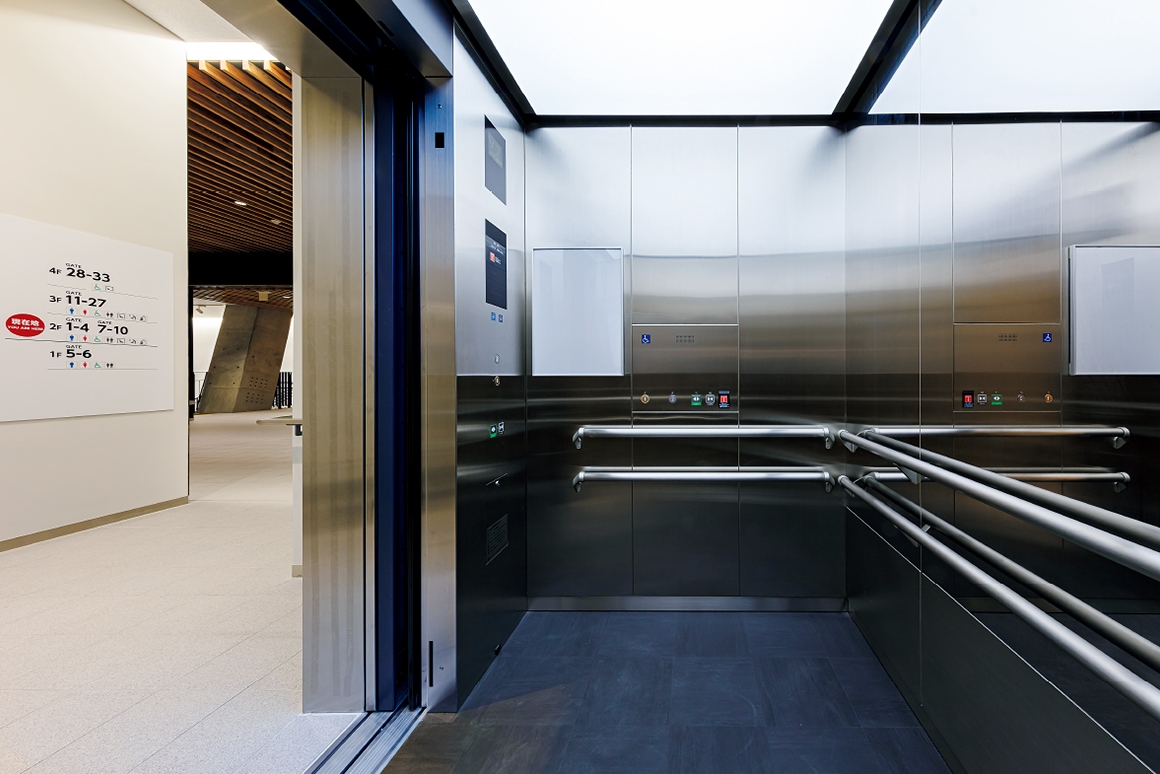

エレベーターかご室。背面が全面鏡貼りとなっている（エレベーター：No. 4） -

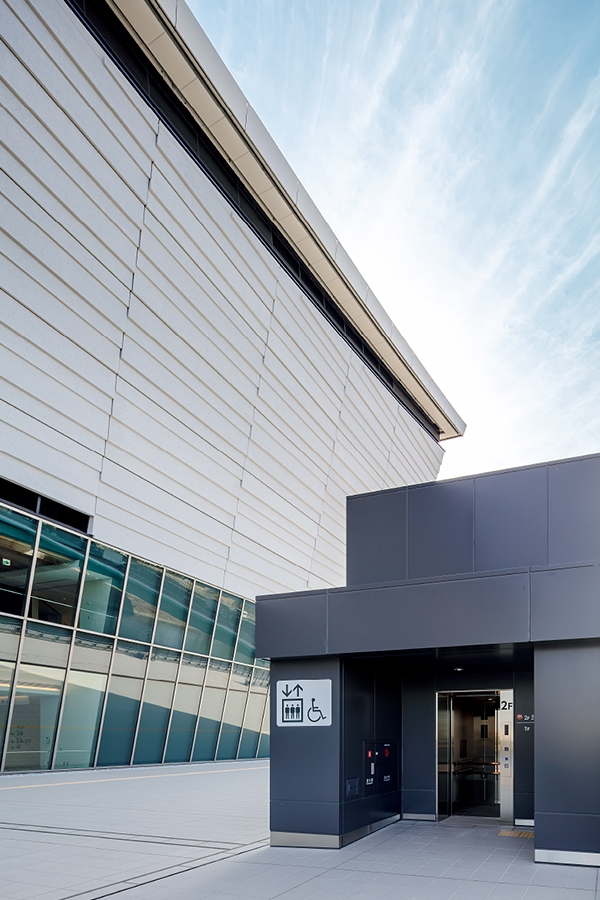

外部デッキに設けられたエレベーター乗場からメインアリーナの傾斜した外壁を見る（エレベーター：No. 9） -

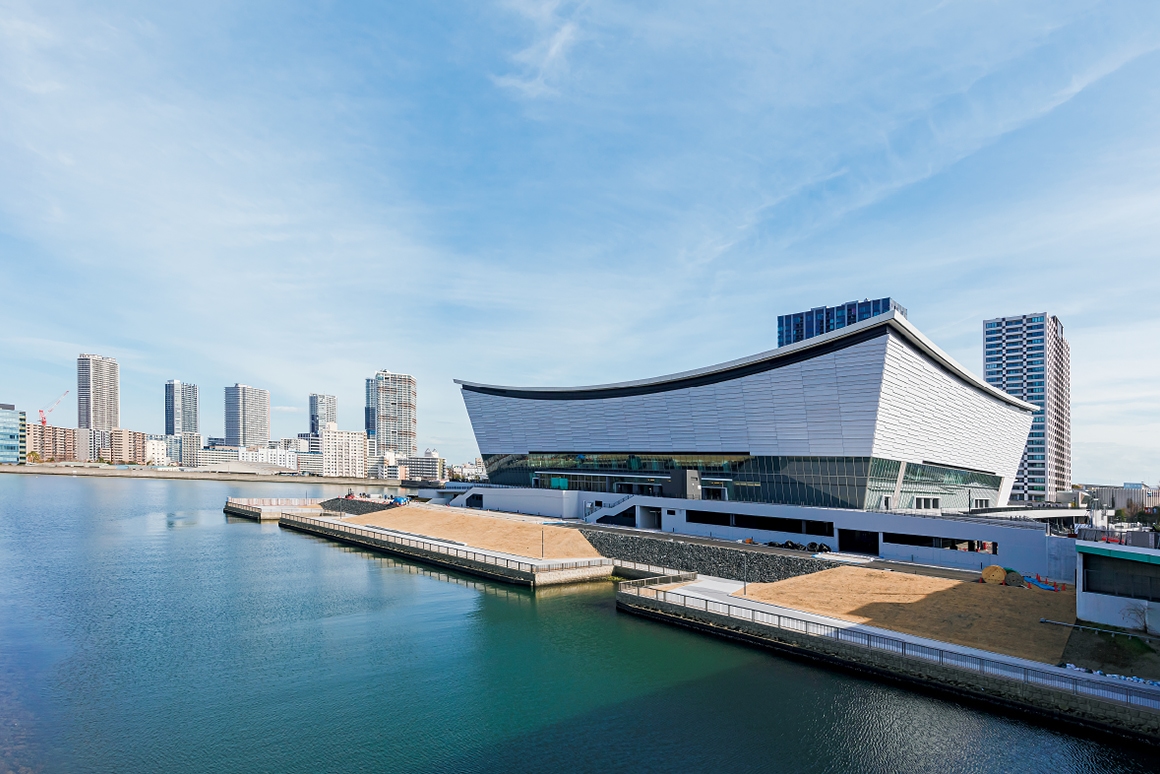

外観
主な仕様
エレベーター
竣工 2019年 / 総台数 9台
| 号機 | 1, 2 | 3 | 4 | 5, 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|
| 用途 | 乗用 | 乗用兼非常用 | 乗用 | 乗用 | 人荷用 | 乗用兼非常用 | 乗用 |
| 積載質量（Kg） | 1,400 | 1,800 | 1,400 | 1,650 | 1,400 | 1,800 | 1,400 |
| 定員（人） | 21 | 27 | 21 | 25 | 21 | 27 | 21 |
| 速度（m/min） | 45 | 60 | 45 | 45 | 60 | 60 | 45 |
| 台数 | 2 | 1 | 1 | 2 | 1 | 1 | 1 |
| 停止階数 | 2 | 4 | 2 | 2 | 5 | 4 | 2 |
| サービス階 | 1-2 | 1-4 | 1-2 | 正面：1、 背面：3 | 1-5 | 1-4 | 1-2 |
| 備考 | 身障者用 | 身障者用 | 身障者用 | 身障者用 | 身障者用 | 身障者用 | 身障者用 |
エスカレーター
竣工 2019年 / 総台数 2台
| 号機 | 1, 2 | 形式 | S1000 |
|---|---|---|---|
| 速度（m/min） | 30 | サービス階 | 1-2 |
| 揚程（mm） | 5,500 | 角度 | 30 |
| 台数 | 2 |
施設概要
【所在地】東京都江東区
【基本設計・実施設計】東京都財務局建築保全部オリンピック・パラリンピック施設整備課
【基本設計・実施設計アドバイザリー】株式会社 久米設計
【実施設計】株式会社 竹中工務店
