BIM (Building Information Modeling)
昇降機設計・施工支援サービス
納まり検討や仕様検討など、昇降機のレイアウト設計を簡単に行うために、
BIMパーツをご提供します。ぜひご利用ください。
- 建築計画
BIMパーツ提供サービス - 基本設計
BIM設計支援サービス - 実施設計
施工BIM検討支援サービス
建築計画
BIMパーツ提供サービス

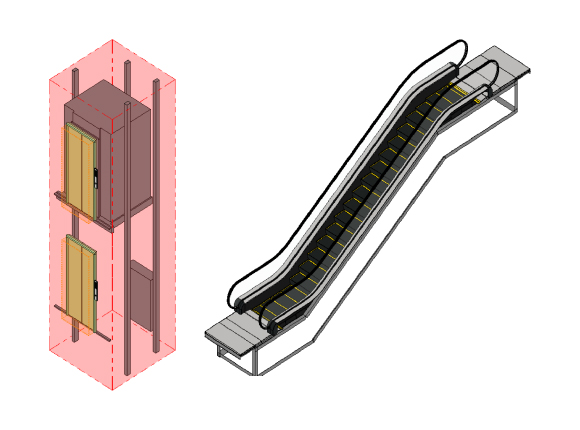

設計者が利用しやすい簡単な操作性、簡易的なディテールや必要スペース表示機能を実装。昇降機の設備計画を簡単に実施可能なBIMパーツをご提供します。
※ご利用の際には三菱電機ビジネスメンバーズの会員登録が必要です。
- ■対応BIMソフト：Autodesk Revit 2017以降
- ■パーツ提供機種：標準形エレベーター 三菱機械室レス・エレベーターAXIEZ（乗用・住宅用・寝台用）・エスカレーター
"BIMパーツダウンロードページ"でダウンロード可能なBIMパーツは、
以下の機能をご利用いただけます。

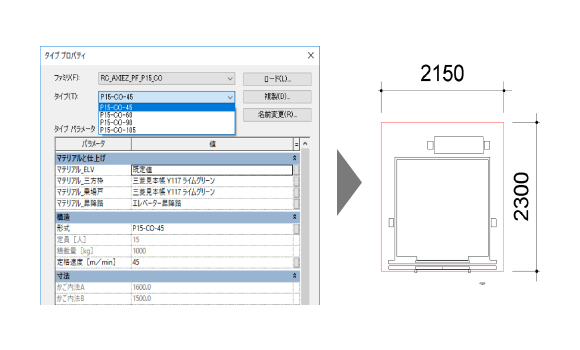

- 必要スペース表示機能
ご選択いただいたタイプに応じて、設置するのに必要なスペースが表示されます。

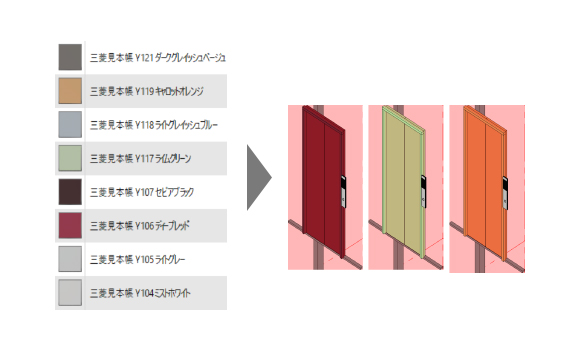

- 乗場色指定機能
ご選択いただいた色に応じて、乗場戸・乗場三方枠の色が変更されます。簡易ディテールをご確認いただけます。

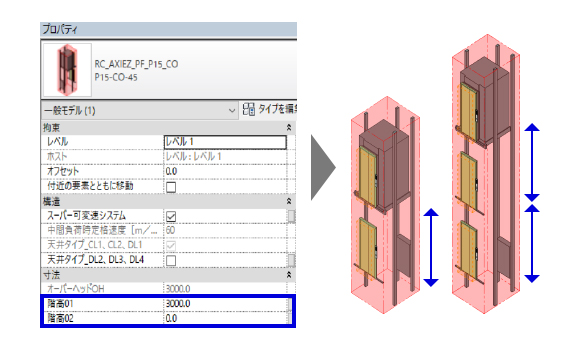

- 階高・停止数指定機能
階高をご指定いただくと、指定した階高の数だけ停止数が設定されます。停止数の数だけ、乗場・乗場ボタンが作成されます。

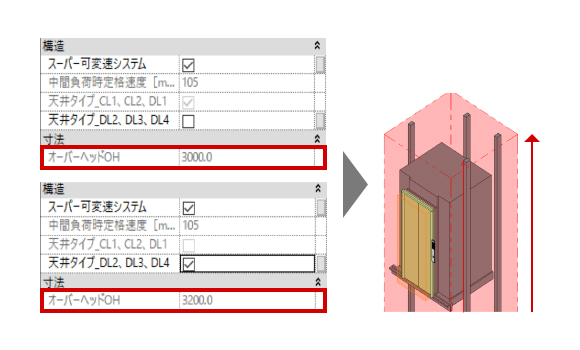

- 必要オーバーヘッド表示機能
スーパー可変速システムの有無や、天井タイプをご指定いただくと必要なオーバーヘッド寸法が表示されます。同時に、モデルも表示が変更されます。
- 建築計画
BIMパーツ提供サービス - 基本設計
BIM設計支援サービス - 実施設計
施工BIM検討支援サービス
基本設計
BIM設計支援サービス
お客様からBIMモデルまたは建築図データを受け取り、ご要望の仕様や建物条件に応じて、当社専門のエンジニアがより詳細な検討を行います。
BIMモデルによる建物の納まり確認や、昇降機に必要な支持部材の検討、より詳細なディテールの確認が可能です。
- 建築計画
BIMパーツ提供サービス - 基本設計
BIM設計支援サービス - 実施設計
施工BIM検討支援サービス
実施設計
施工BIM検討支援サービス

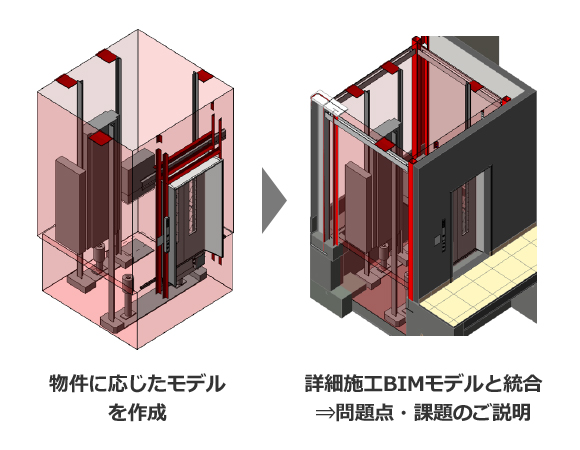

お客様のBIMモデルと連携を行います。詳細な施工BIMモデルを受け取り、昇降機BIMモデルと統合して製作・施工に向けた取り合いの確認が可能です。
納まり具合を3次元で確認できるため、施工品質の向上につながり、早期合意によって全体工期の短縮にも貢献します。
【BIM設計支援サービスと施工BIM検討支援サービスについて】
- ・ご依頼時は、昇降機周りの建物情報をご提示ください。
- ・ArchiCAD、 Autodesk Revitに取り込み可能なデータ形式（IFC形式）にて提供いたします。
- ・提供する昇降機BIMモデルは、当社としての外形・属性になります。
- ・詳細は、お近くの営業窓口までお問い合わせください。
※ご利用の際には三菱電機ビジネスメンバーズの会員登録が必要です。
- ■対応BIMソフト：Autodesk Revit 2017以降
- ■パーツ提供機種：標準形エレベーター 三菱機械室レス・エレベーターAXIEZ（乗用・住宅用・寝台用）・エスカレーター
